Стандартные размеры биметаллических радиаторов отопления привязаны не к полной высоте, а к межосевому расстоянию — 200, 350 и 500 мм считаются основными типоразмерами для квартир и частных домов. При этом реальная высота батареи всегда больше: для радиаторов с межосевым 500 мм это обычно около 560–580 мм, для 350 мм — порядка 400–420 мм, для низких моделей 200 мм — примерно 250–280 мм в зависимости от производителя.
В маркировке «500/80», «350/100», «200/80» число «500/350/200» — это именно межосевое расстояние между центрами подающих и обратных патрубков, а не полная высота радиатора, а второе число — ориентировочная ширина одной секции в миллиметрах. Ниже разберём, какие бывают размеры биметаллических батарей, дадим таблицы типовых габаритов, покажем, как рассчитать ширину по количеству секций и как подобрать радиатор под подоконник и помещение, чтобы не промахнуться с размером.
Быстрый ответ: главное про размеры
- Основные размеры биметаллических радиаторов отопления — по межосевому расстоянию 200, 350 и 500 мм; это ключевой параметр для совмещения с трубами.
- Полная высота радиатора всегда больше межосевого: при межосевом 500 мм — примерно 560–580 мм, при 350 мм — около 400–420 мм, при 200 мм — около 250–280 мм.
- Типичный размер секции биметаллического радиатора — ширина около 80 мм и глубина 75–100 мм, но у разных моделей значения немного отличаются.
- Примерная ширина биметаллического радиатора считается просто: общая ширина радиатора = ширина одной секции × количество секций (например, 10 секций × 80 мм ≈ 800 мм).
- Для установки под окном обычно берут длину радиатора не менее 70–75% ширины оконного проёма и оставляют зазоры: 80–120 мм от пола и 60–100 мм до подоконника для нормальной конвекции.
- Точные габариты (высота, ширина, глубина, теплоотдача, рабочее давление) всегда нужно проверять в паспорте конкретного радиатора — у разных производителей размеры при одинаковом межосевом расстоянии отличаются.

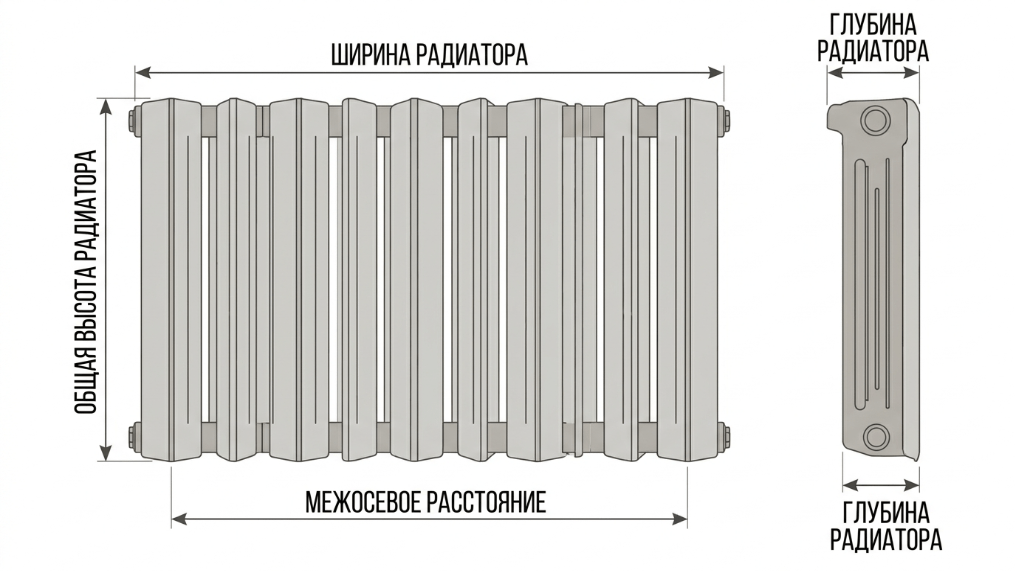

Какие размеры бывают у биметаллических радиаторов
У биметаллических радиаторов важно чётко разделять четыре параметра:
- межосевое расстояние биметаллического радиатора;
- полная высота радиатора;
- размер секции биметаллического радиатора по ширине;
- глубина биметаллического радиатора.
Межосевое расстояние
Межосевое расстояние — это расстояние между центрами патрубков (входа и выхода теплоносителя). Именно его обычно шифруют в маркировке: 200, 350, 500 мм.
Если у вас старая батарея, то расстояние между осями труб в системе отопления практически всегда совпадает с этим размером. Поэтому при замене «чугунки» на биметалл удобно подбирать радиатор с тем же межосевым расстоянием, чтобы не переделывать подводки.
Полная высота радиатора
Полная высота — это расстояние от нижнего края радиатора до верхнего ребра. Она всегда больше межосевого расстояния, потому что над и под коллектором есть «запас» корпуса.
Типовые значения для биметалла таковы:
- межосевое 500 мм → полная высота обычно около 560–580 мм;
- межосевое 350 мм → полная высота примерно 400–420 мм;
- межосевое 200 мм → полная высота примерно 250–280 мм.
У конкретных моделей встречаются отличия на несколько сантиметров в любую сторону — это нормально и как раз та причина, почему без паспорта радиатора делать точную раскладку под нишу рискованно.
Ширина секции
Размер секции биметаллического радиатора по ширине — это то, «сколько см одна секция биметаллического радиатора». В большинстве моделей ширина секции составляет около 80 мм; у некоторых серий — 80–87 мм.
Это ключевой параметр для расчёта общей длины радиатора по количеству секций:
- при ширине секции 80 мм:
- 4 секции ≈ 320 мм;
- 6 секций ≈ 480 мм;
- 8 секций ≈ 640 мм;
- 10 секций ≈ 800 мм;
- 12 секций ≈ 960 мм.
Фактическая ширина может чуть отличаться из‑за толщины прокладок и коллекторов, поэтому для точного подбора под нишу или подоконник смотрим паспорт.
Глубина радиатора
Глубина биметаллического радиатора — это расстояние от стены до фронтальной плоскости секции (толщина радиатора).
Для биметалла типичны такие значения:
- обычные модели: глубина около 80–90 мм;
- «узкие» серии — порядка 75 мм;
- «усиленные» или повышенной мощности — до 100 мм.
Чем больше глубина, тем выше теплоотдача за счёт увеличенной площади и более активной конвекции, но тем сильнее радиатор выступает в помещение и тем больше требований к нише.

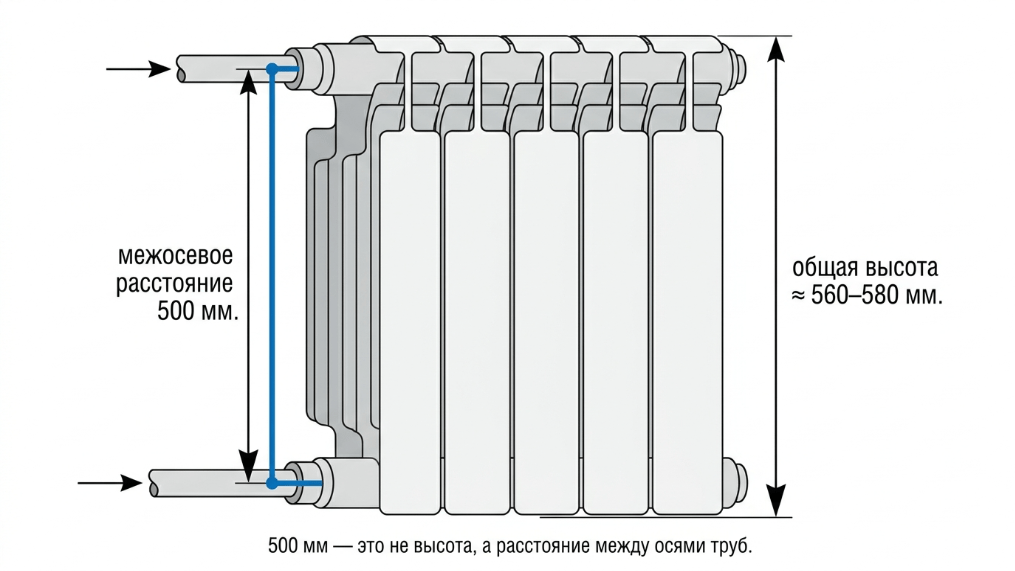

Чем отличается высота радиатора от межосевого расстояния
Коротко:
- межосевое расстояние — это чисто «монтажный размер» между осями патрубков;
- полная высота — реальный габарит по вертикали от низа до верха.
Например, радиатор с маркировкой «500/80» может иметь полную высоту примерно 560–580 мм, хотя межосевое расстояние остаётся 500 мм. Если считать высоту «по паспорту» как 500 мм и не учитывать этот запас сверху и снизу, легко ошибиться с подбором подоконника и зазоров.
Таблица стандартных размеров биметаллических радиаторов
Ниже — обобщённая таблица типовых размеров биметаллических радиаторов отопления (таблица). Это усреднённые значения по распространённым моделям, чтобы понимать порядок величин.
Таблица стандартных размеров радиаторов отопления (биметалл)
| Тип радиатора | Межосевое расстояние, мм | Полная высота, мм | Ширина 1 секции, мм | Глубина, мм | Где обычно используется |
|---|---|---|---|---|---|
| Низкий биметаллический | 200 | 250–280 | ~80 | 80–100 | Под низкими подоконниками, в нишах, под панорамными окнами, на подиумах |
| Средний биметаллический | 350 | 400–420 | ~80 | 80–100 | Квартиры и дома с невысокими подоконниками, под широкими подоконниками в нишах |
| Стандартный биметалл под 500 мм | 500 | 560–580 | ~80 | 80–90 | Большинство квартир с типовыми окнами и подоконниками, замена чугунных батарей |
| Углублённый (повышенной глубины) | 500 | 560–580 | ~80 | 90–100 | Помещения с повышенными теплопотерями, угловые комнаты, холодные стены |
| Узкий (уменьшенной глубины) | 350 или 500 | по ряду выше | ~80 | 75–80 | Узкие ниши, когда важно минимально выступать в помещение |
Диапазоны высоты, ширины и глубины сформированы на основе типичных габаритов секционных биметаллических радиаторов: ширина секции обычно 80–87 мм, глубина 75–100 мм, высота секции для центра 500 мм — около 565–580 мм, для 350 мм — примерно 410–420 мм, для 200 мм — около 260 мм.
Важно: это типовые, а не жёстко стандартизированные размеры. Конкретные цифры зависят от производителя и серии, поэтому перед покупкой обязательно проверяйте фактическую высоту, ширину и глубину в паспорте радиатора.

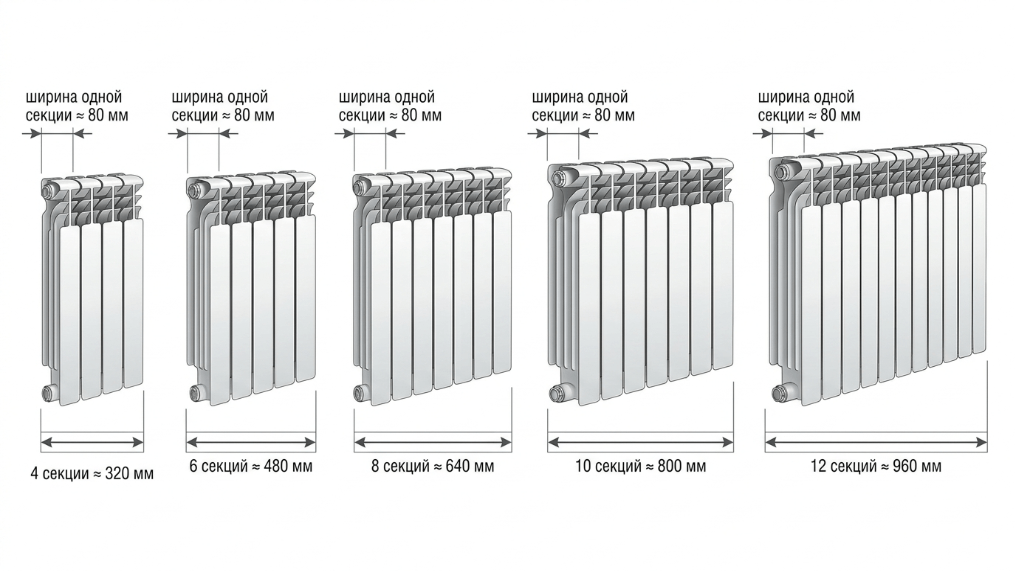

Размеры популярных вариантов по количеству секций
Ширина биметаллического радиатора напрямую зависит от количества секций. При типичной ширине одной секции около 80 мм легко прикинуть габариты по длине.
Таблица примерных размеров биметаллических радиаторов по числу секций
| Количество секций | Примерная ширина радиатора, мм | Для каких помещений может подойти |
|---|---|---|
| 4 | ≈ 320 мм | Небольшие помещения, санузлы, узкие простенки между окном и стеной |
| 6 | ≈ 480 мм | Маленькая кухня, кабинет, детская при хорошей теплоизоляции |
| 8 | ≈ 640 мм | Стандартная комната небольшого метража, спальня, кухня в панельном доме |
| 10 | ≈ 800 мм | Типовая жилая комната, гостиная среднего размера, замена чугунной батареи «на глаз» |
| 12 | ≈ 960 мм | Большая гостиная, угловая комната, помещение с одним окном и ощутимыми теплопотерями |
Эти значения рассчитаны исходя из ширины секции около 80 мм и не учитывают небольшие добавки на коллекторы и прокладки. В реальности фактическая длина может отличаться на несколько сантиметров, особенно у радиаторов со сложным дизайном или соединительными элементами. Кроме того, для оценки «подойдёт/не подойдёт по теплу» важнее не длина, а суммарная теплоотдача всех секций по паспорту.

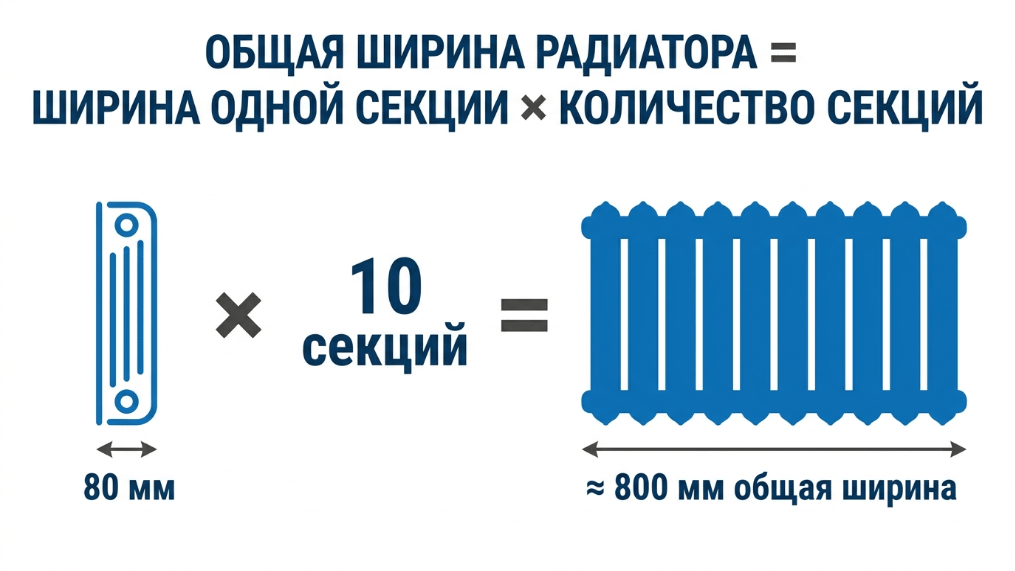

Как быстро рассчитать ширину радиатора по секциям
В рабочем виде формула выглядит так:
общая ширина радиатора = ширина одной секции × количество секций
Пример:
Нужно прикинуть, какие габариты будут у биметаллического радиатора на 10 секций, если ширина секции 80 мм.
- ширина одной секции — 80 мм;
- количество секций — 10;
- общая ширина радиатора ≈ 80 × 10 = 800 мм.
Если вам под окно нужно примерно 900 мм по длине, а по теплотехнике подходит 9–11 секций, можно ориентироваться на 10–11 секций и затем сверить точные размеры с паспортом понравившейся модели.

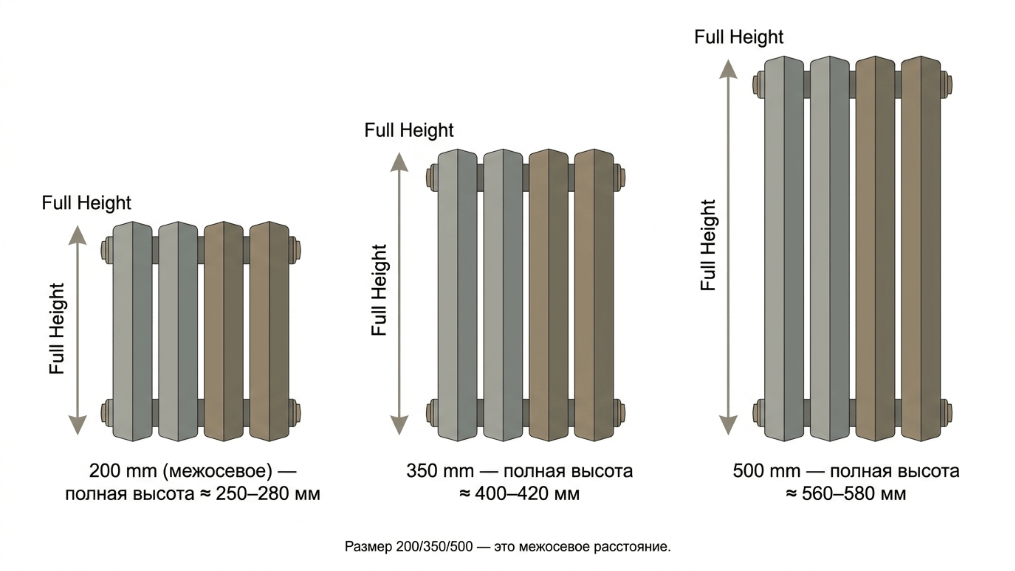

Что значит размер биметаллического радиатора 500, 350 и 200 мм
Почти всегда, когда в описании или маркировке биметаллического радиатора написано «500», «350» или «200», речь идёт о межосевом расстоянии, а не о полной высоте.
Размер радиатора 500 мм
«Размеры радиатора 500 мм» — это, как правило, биметаллический радиатор с межосевым расстоянием 500 мм.
Для него характерно:
- межосевое расстояние — 500 мм;
- полная высота — около 560–580 мм;
- ширина секции — ориентировочно 80 мм;
- глубина — примерно 80–90 мм (иногда до 100 мм).
Где применяется:
- замена старых чугунных батарей с тем же межосевым расстоянием, чтобы не переносить трубы;
- установка под стандартные окна с подоконником на высоте около 700–800 мм от пола;
- квартиры с центральным отоплением и частные дома с классической разводкой радиаторов.
Если у вас расстояние между центрами подводящих труб примерно 500 мм и обычное окно, то биметаллический радиатор 500 мм — это «базовое» решение.
Размер радиатора 350 мм
«Размеры радиатора 350 мм» означают межосевое расстояние 350 мм.
Типичные параметры:
- межосевое расстояние — 350 мм;
- полная высота — около 400–420 мм;
- ширина секции — примерно 80 мм;
- глубина — 80–100 мм.
Где применяют:
- когда подоконник ниже обычного и радиатор 500 мм не помещается по высоте;
- в нишах с ограничением по высоте;
- при замене старых батарей с близким межосевым расстоянием без переделки труб.
В частных домах такие радиаторы часто ставят под широкими, но низкими окнами, где стандартная «пятисотка» не вписывается по зазорам.
Размер радиатора 200 мм
«Размеры радиатора 200 мм» — это про низкие биметаллические радиаторы с межосевым расстоянием 200 мм.
- межосевое расстояние — 200 мм;
- полная высина — порядка 250–280 мм;
- ширина секции — около 80 мм;
- глубина — 80–100 мм.
Где удобны низкие радиаторы:
- под очень низкими подоконниками или сплошными остеклёнными стенами;
- под панорамными окнами в домах с тёплыми полами, когда радиатор нужен как «поддержка»;
- вдоль остекления в витражных зонах, зимних садах, эркерах;
- в частных домах, где архитектура диктует низкое расположение отопительных приборов.
При выборе низких моделей особенно важно смотреть на теплоотдачу: из‑за небольшой высоты в одной секции меньше площадь теплообмена, а значит для той же мощности секций потребуется больше.

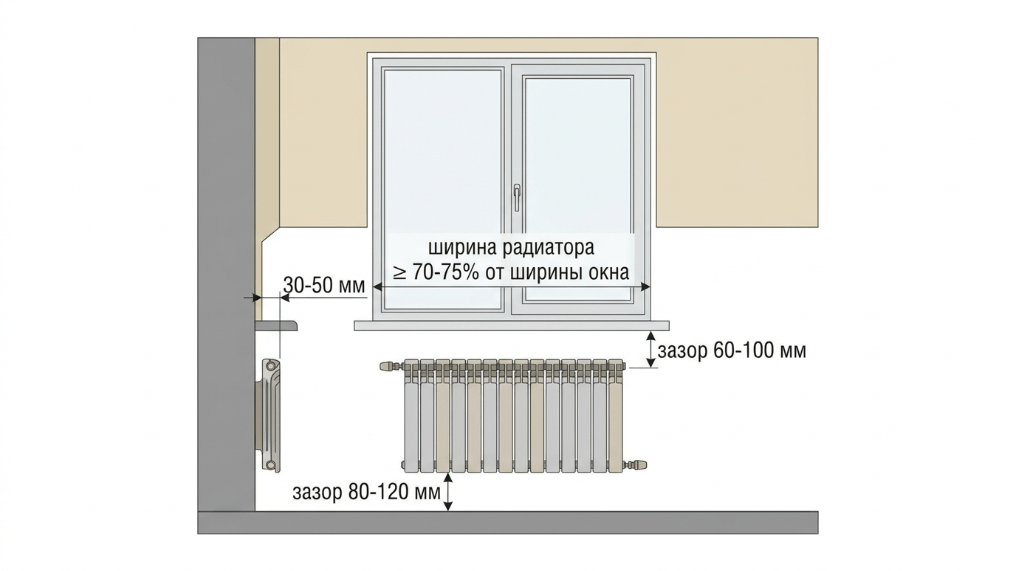

Как подобрать размер радиатора под окно и помещение
Чтобы правильно подобрать размеры биметаллических батарей под конкретное окно и комнату, нужно учитывать не только «красиво/некрасиво», но и монтажные зазоры, конвекцию и тепловую мощность.
1. Учитываем ширину оконного проёма
Есть простое правило: длина радиатора под окном должна закрывать не менее 70–75% ширины оконного проёма, чтобы сформировать «тепловую завесу» и отсекать холодный воздух от стеклопакета.
Например:
- ширина окна — 1200 мм;
- 75% от 1200 мм — 900 мм;
- значит, радиатор по длине желательно подобрать около 900 мм или чуть больше.
Зная ширину секции, можно прикинуть число секций. При 80 мм на секцию для длины 900 мм понадобится примерно 11–12 секций.
2. Проверяем высоту под подоконником
Важны три величины:
- высота от чистого пола до подоконника;
- рекомендуемый зазор снизу — обычно 80–120 мм от пола до нижнего края радиатора;
- зазор сверху — 60–100 мм между верхом радиатора и подоконником.
Пример:
- расстояние от пола до подоконника — 700 мм;
- хотим оставить 100 мм снизу и 80 мм сверху;
- остаётся 700 – 100 – 80 = 520 мм под полную высоту радиатора.
Значит, стандартная «пятисотка» (полная высота около 560–580 мм) не влезет по зазорам — придётся брать радиатор с межосевым 350 мм и высотой около 400–420 мм.
3. Глубина ниши и расстояние до стены
Если радиатор ставится в нишу, важно, чтобы глубина ниши позволяла оставить зазоры:
- от задней стенки радиатора до стены — примерно 30–50 мм для нормальной циркуляции воздуха;
- от лицевой поверхности радиатора до края ниши или мебели также желательно оставить несколько сантиметров, чтобы тёплый воздух выходил свободно.
Если ниша слишком мелкая, можно:
- выбрать модель с меньшей глубиной (например, 75–80 мм вместо 100 мм);
- или рассмотреть вынос радиатора из ниши, если архитектура разрешает.
4. Межосевое расстояние и подключение
Перед покупкой нужно найти и измерить:
- расстояние между осями подводящих труб (по факту в вашей квартире/доме);
- тип подключения (боковое, диагональное, нижнее).
Если вы подбираете радиатор под существующую разводку, проще всего взять модель с тем же межосевым расстоянием, чтобы не переносить трубы. Если система отопления только проектируется, допустимо выбирать межосевое расстояние по удобству и ассортименту моделей, а трубы уже подводить под выбранный тип.
5. Количество секций и теплоотдача
Количество секций выбирается не «на глаз» по длине, а исходя из тепловой мощности секции и теплопотерь помещения.
Для грубой оценки часто берут:
- суммарную мощность радиатора по паспорту;
- сравнивают её с расчётной потребностью помещения (или хотя бы с типовыми рекомендациями по мощности на квадратный метр для данного типа здания и системы).
Например, у разных моделей одной высоты и размера секции тепловая мощность секции может отличаться: не редкость значения от примерно 100 до 200 Вт на секцию при одинаковом межосевом расстоянии. Именно поэтому нельзя полагаться только на габариты — нужно смотреть паспортную теплоотдачу.
Как не ошибиться при замере
- Замеряйте рулеткой фактическое расстояние от пола до подоконника и ширину проёма.
- Отдельно измерьте межосевое расстояние по существующим трубам, а не по старой батарее.
- Проверьте наличие выступающего подоконника, декоративных панелей, подшивок — они «съедают» полезную высоту и глубину.
- Делайте схему или фото с размерами и берите их с собой в магазин/к поставщику радиаторов.
Как размеры влияют на теплоотдачу и удобство установки
Размеры биметаллических радиаторов отопления напрямую связаны с тем, сколько тепла они отдают и насколько удобно их монтировать.
Высота и межосевое расстояние
Чем выше радиатор (при прочих равных), тем больше площадь ребер и тем выше возможная теплоотдача.
Однако две модели с одинаковым межосевым расстоянием 500 мм могут иметь небольшую разницу по полной высоте и сильно отличаться по мощности — за счёт формы ребер, толщины стенок и внутренней геометрии. Поэтому высота — лишь косвенный показатель теплоотдачи.
Глубина радиатора
Увеличение глубины (например, с 80 до 100 мм) обычно даёт:
- более высокую теплоотдачу за счёт большей площади и усиленной конвекции;
- больший вынос в помещение, что не всегда эстетично и может мешать мебели.
Модели глубиной 80–95 мм встречаются чаще всего, они балансируют между компактностью и мощностью.
Ширина и количество секций
Чем больше секций — тем выше суммарная мощность, но и тем длиннее батарея:
- длинный радиатор лучше перекрывает ширину окна и создаёт равномерную тепловую завесу;
- слишком длинный может упираться в откосы, не оставлять зазоров по бокам, мешать трубам или мебели.
Поэтому при подборе «сколько секций нужно» нужно проверять одновременно:
- хватит ли мощности по паспорту;
- помещается ли общая длина с учётом монтажных зазоров.
Почему нельзя выбирать размер в отрыве от мощности
Два биметаллических радиатора размером 500/80 на 10 секций могут иметь заметно разную суммарную теплоотдачу из‑за отличий в конструкции и производителе. Если ориентироваться только на габариты и количество секций, можно получить недогрев или, наоборот, существенно переплатить за лишнюю мощность.
Поэтому алгоритм такой:
- Сначала ориентировочно рассчитываем требуемую мощность (по площади и теплопотерям).
- Потом подбираем модель по паспорту с нужной суммарной теплоотдачей.
- И только после этого проверяем, подходят ли размеры (высота, ширина, глубина) под окно и нишу.
Частые ошибки при выборе размеров
- Путают высоту и межосевое расстояние. Берут радиатор «500 мм», думая, что это полная высота, и не учитывают, что реальная высота больше примерно на 60–80 мм.
- Не оставляют монтажные зазоры. Радиатор вписывают «впритык» между полом и подоконником, из‑за чего ухудшается конвекция и усложняется монтаж.
- Считают теплоотдачу по длине, а не по паспорту. Ориентируются только на количество секций и ширину, не смотрят паспортную мощность секции у конкретной модели.
- Игнорируют глубину. Покупают глубокий радиатор для мелкой ниши, в итоге прибор выступает, упирается в подоконник или закрывается декоративными экранами, что снижает теплоотдачу.
- Не учитывают давление и тип системы. Выбирают биметалл «по размеру», не проверив рабочее давление и соответствие центральному отоплению или автономной системе.
- Не сверяются с паспортом радиатора. Рассчитывают всё «по типовым размерам» и чертежам из интернета, а у конкретной модели высота или ширина отличается на несколько сантиметров.
- Не учитывают будущий ремонт и отделку. Сначала ставят радиатор, а потом добавляют толстый пол или новую подшивку подоконника, и зазоры «съедаются».
Часто задаваемые вопросы
Какой стандартный размер биметаллического радиатора?
Чаще всего под стандартным размером понимают радиатор с межосевым расстоянием 500 мм, полной высотой около 560–580 мм и шириной секции примерно 80 мм. Именно такие модели используются при замене старых чугунных батарей в типовых квартирах.
Что означает 500 мм у радиатора?
Цифра 500 мм в маркировке биметаллического радиатора означает межосевое расстояние — дистанцию между центрами входного и выходного патрубков, а не полную высоту. Полный габарит по высоте у таких батарей обычно на 6–8 см больше.
Какая ширина у одной секции биметаллического радиатора?
В большинстве случаев ширина одной секции биметаллического радиатора составляет около 80 мм; у отдельных моделей — 80–87 мм. Для предварительного расчёта обычно берут 80 мм, но точное значение нужно смотреть в паспорте.
Какой размер у радиатора на 10 секций?
Если принять, что ширина секции около 80 мм, то размеры биметаллического радиатора 10 секций по ширине составят примерно 800 мм (80 мм × 10 секций). Фактическая длина может немного отличаться из‑за конструкции конкретной серии, поэтому окончательно ориентируемся на паспорт и чертёж изделия.
Чем отличается высота от межосевого расстояния?
Межосевое расстояние — это монтажный размер между центрами патрубков, а высота радиатора — реальный габарит по вертикали от нижнего до верхнего края. Для радиатора 500 мм межосевое равно 500 мм, а полная высота обычно около 560–580 мм.
Можно ли ставить радиатор 500 мм под низкий подоконник?
Можно только если высота от пола до подоконника позволяет оставить зазоры: 80–120 мм снизу и 60–100 мм сверху. Если между полом и подоконником менее 650–700 мм, стандартный радиатор 500 мм, скорее всего, не впишется, и лучше рассмотреть вариант с межосевым 350 или 200 мм.
Сколько см одна секция биметаллического радиатора?
В типичных моделях биметаллических батарей одна секция имеет ширину около 8 см (80 мм). У отдельных серий ширина может быть чуть больше или меньше, поэтому для точных расчётов ширины радиатора по секциям ориентируйтесь на паспортные данные.
От чего зависит теплоотдача секции помимо размеров?
Помимо высоты, глубины и ширины секции, теплоотдача зависит от конструкции ребер, толщины металла, внутреннего канала, рабочей температуры теплоносителя и материала (сталь/алюминий для наружной части). Поэтому у разных производителей секции одинакового размера могут иметь разную паспортную мощность.

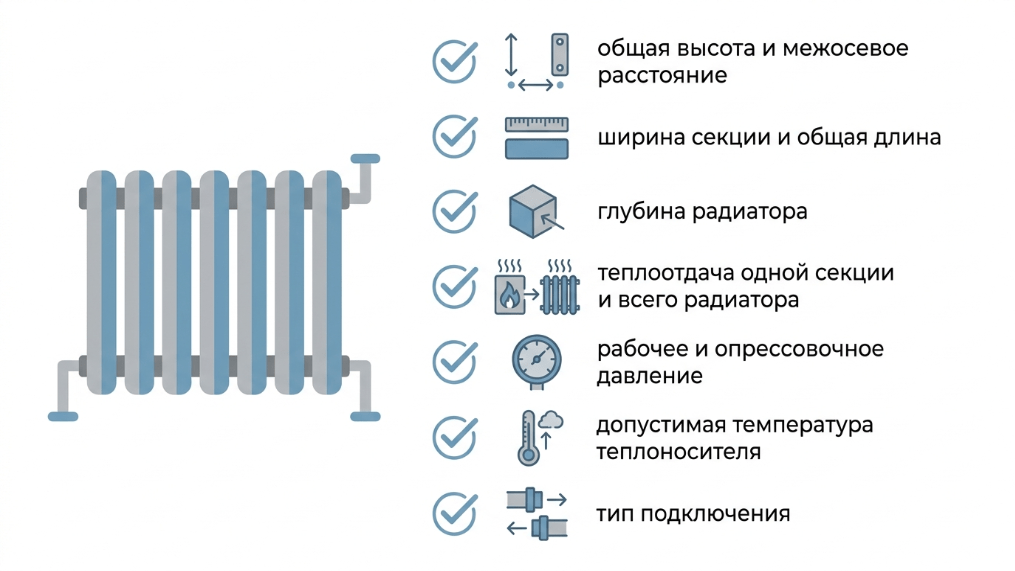

На что смотреть в паспорте радиатора перед покупкой
Чтобы не ошибиться с размерами биметаллических радиаторов отопления и их подбором под систему, внимательно изучите паспорт изделия:
- Полная высота, мм. Сравните с фактическим расстоянием от пола до подоконника с учётом зазоров.
- Межосевое расстояние, мм. Должно совпадать с расстоянием между осями подводящих труб или с проектным размером вашей системы.
- Ширина одной секции и общая длина. Сверяйте с шириной ниши и окна, не забывая о боковых зазорах.
- Глубина, мм. Смотрите, поместится ли радиатор в нишу и не будет ли выступать за подоконник или мешать мебели.
- Теплоотдача одной секции и всего радиатора. Сравнивайте с расчётной потребностью помещения.
- Рабочее и испытательное давление. Для центрального отопления в многоэтажках нужен радиатор с повышенным рабочим давлением; для частного дома с автономным котлом требования мягче.
- Допустимая температура теплоносителя. Должна соответствовать параметрам вашей системы.
Именно паспорт — главный документ, по которому нужно ориентироваться. Любые «таблицы из интернета» (включая эту статью) дают лишь типовые ориентиры и не заменяют данные производителя.
Вывод
Чтобы правильно выбрать размер биметаллического радиатора, нужно смотреть не только на цифру «200/350/500» в маркировке, но и на полную высоту, ширину, глубину, межосевое расстояние, а также паспортную теплоотдачу и рабочее давление. Используйте простую формулу «общая ширина радиатора = ширина одной секции × количество секций», соблюдайте монтажные зазоры под подоконником и по высоте, сверяйтесь с паспортом конкретной модели — и по этой статье вы без проблем подберёте радиатор под свою нишу, окно и систему отопления.
