Схемы систем отопления: какие бывают и где применяются

Как вода переносит тепло: простая механика

Чтобы понять разницу между схемами, нужно представить движение теплоносителя как транспортную кровеносную систему дома. Котел выступает «сердцем», которое нагревает жидкость и выталкивает ее в магистраль. По трубам (артериям) горячая вода доставляется к каждому радиатору, где отдает часть своей энергии воздуху в комнате. Остывшая жидкость собирается в обратную трубу (вену) и возвращается обратно в котел для нового цикла нагрева. То, каким именно маршрутом вода проходит через все комнаты, и называется гидравлической схемой.

Основные виды разводки: детальный разбор

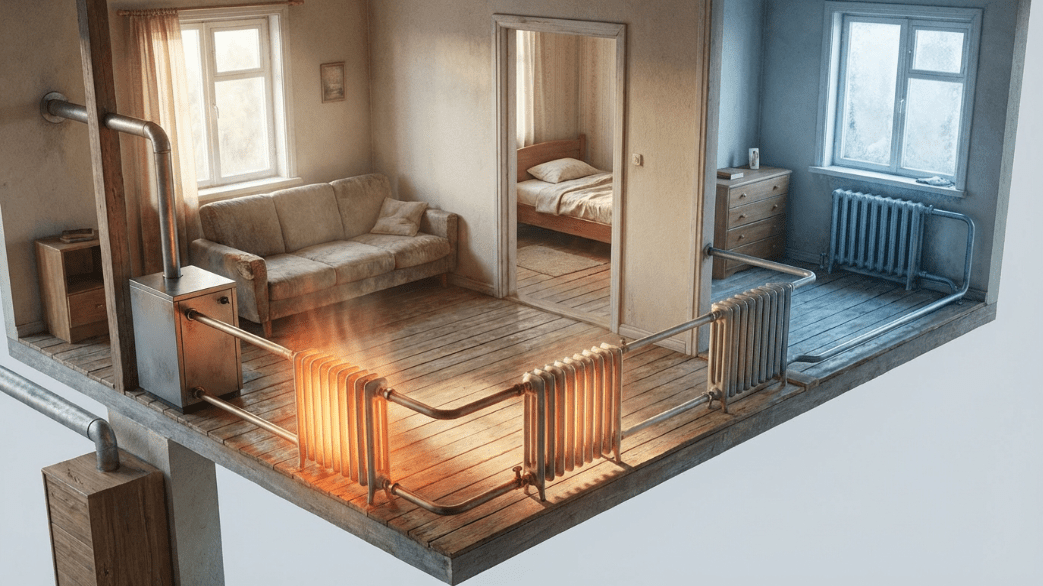

1. Однотрубная система (Ленинградка)

В этой схеме все радиаторы подключены к одной единственной трубе, которая выходит из котла, опоясывает весь этаж по периметру и возвращается обратно.

• Где применяют: Небольшие дачные дома или одноэтажные постройки простой планировки.
• Главный минус: Горячая вода заходит в первый радиатор, отдает часть тепла, немного остывает и идет в следующий. В итоге на последней батарее вода уже холодная.
• Когда использовать: При жестком ограничении бюджета и площади дома до 80–100 м².

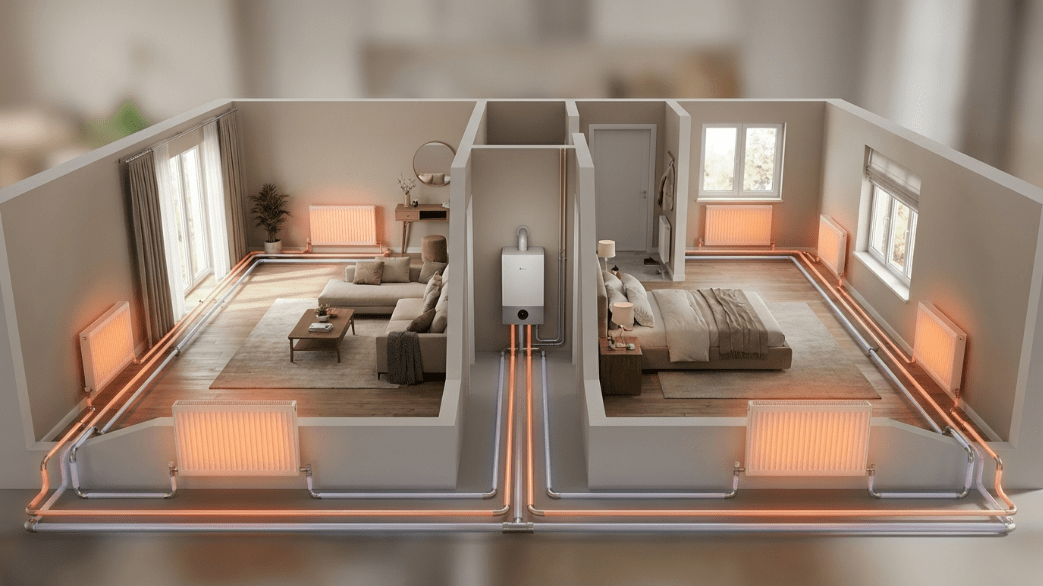

2. Двухтрубная система (Тупиковая и Попутная)

К каждому радиатору подходят две независимые магистрали — по одной подается горячая вода напрямую от котла, по другой (обратке) уходит остывшая.

• Где применяют: Подавляющее большинство частных домов и коттеджей любого размера.
• Главный плюс: В каждый радиатор заходит вода одинаково высокой температуры, что обеспечивает равномерный прогрев всех помещений.
• Особый вариант: «Петля Тихельмана» (попутная схема) — идеальный самобалансирующийся вид двухтрубки, где длина пути воды одинакова для любого радиатора в сети.

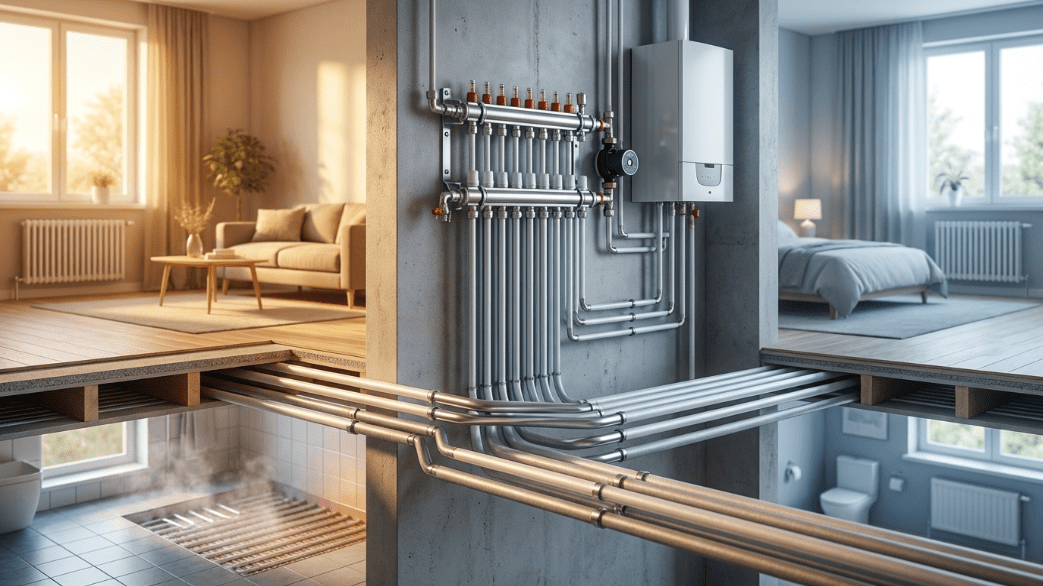

3. Коллекторная (Лучевая) система

От центрального распределительного узла (коллектора) к каждой отдельной батарее идет своя собственная персональная пара труб без единого стыка в полу.

• Где применяют: Современные коттеджи, квартиры с индивидуальным отоплением и объекты с теплыми полами.
• Главный плюс: Идеальный контроль температуры в каждой комнате, отсутствие скрытых соединений под стяжкой (нулевой риск протечки).
• Главный минус: Высокая стоимость материалов (требуется в 3–4 раза больше труб) и обязательное наличие насоса.

Естественная и принудительная циркуляция

Способ движения воды по трубам критически важен для энергонезависимости здания.

• Естественная циркуляция (самотек): Вода движется за счет физического расширения при нагреве. Схема требует толстых труб под строгим уклоном. Главный плюс — работает без электричества, что спасает при частых отключениях света.
• Принудительная циркуляция: Воду гонит циркуляционный насос. Позволяет использовать тонкие трубы, прятать их в стены и монтировать теплые полы. Система полностью зависит от электричества и останавливается при отключении сети.

Дополнительные архитектурные вариации

Схемы также делятся по способу прокладки магистралей в пространстве:

• Горизонтальная разводка: Трубы идут вдоль пола и могут быть спрятаны в стяжку. Идеально для частных домов любой планировки.
• Вертикальная разводка: Классические стояки, проходящие через потолки с первого на второй этаж. Применяется в старых домах или узких многоэтажных таунхаусах.
• Закрытые системы: Полностью герметичный контур под давлением с мембранным баком (современный стандарт).
• Открытые системы: Контур с открытым расширительным баком на чердаке (устаревшее решение для самотечных систем).

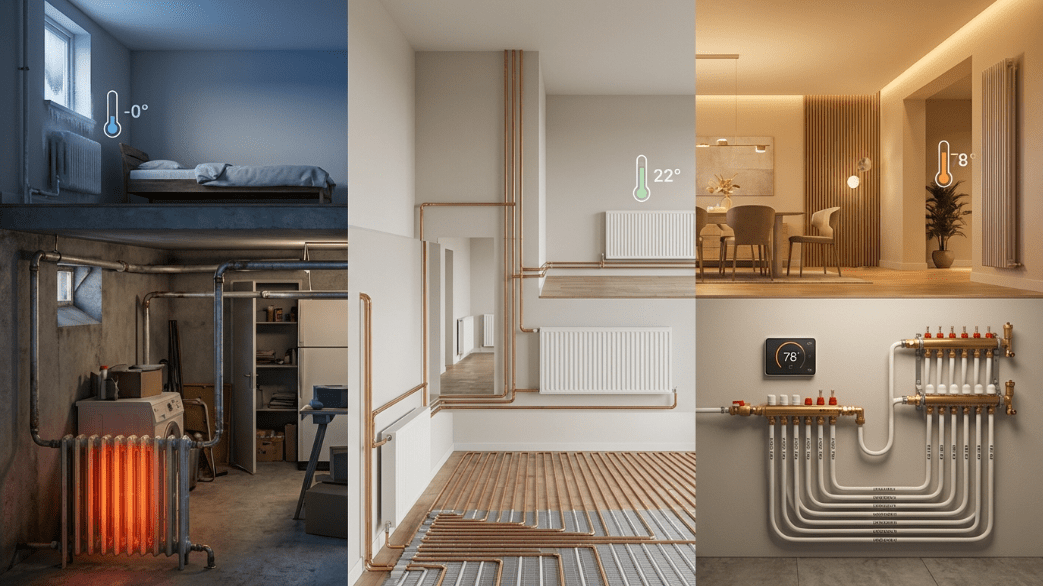

Сравнение схем для быстрого выбора

Схема разводки	Стоимость монтажа	Эффективность нагрева	Идеальная сфера применения
Однотрубная (Ленинградка)	Низкая	Низкая (неравномерно)	Дачи и гаражи до 80 м²
Двухтрубная тупиковая	Средняя	Высокая (при балансировке)	Классические дома 100-200 м²
Петля Тихельмана	Выше средней	Очень высокая	Длинные прямоугольные дома
Коллекторная (лучевая)	Высокая	Максимальная	Коттеджи премиум-класса от 150 м²

Где ломаются гидравлические системы

Чаще всего отопление перестает работать не из-за брака труб, а из-за инженерных ошибок при выборе схемы:

• Отсутствие балансировки: В двухтрубной системе без правильной настройки клапанов вода пойдет по пути наименьшего сопротивления в ближние радиаторы, оставив дальние ледяными.
• Слишком длинные контуры: При лучевой схеме длина одной петли более 80 метров гарантированно «убьет» давление, и насос просто не продавит теплоноситель.
• Заужение диаметров: Попытка сэкономить на диаметре магистральной трубы приводит к шуму, свисту в термостатах и хроническому недогреву.

Система выбора: какая схема подойдет именно вам

Выбор инженерного решения — это математика, а не вкусовщина. Опирайтесь на площадь и тип вашего здания:

• Дача или гараж до 80 м²: Выбирайте однотрубную ленинградку. Это дешево, быстро монтируется поверх стен и легко сливается на зиму.
• Дом 100–250 м²: Ваш выбор — классическая двухтрубная система с горизонтальной разводкой или петля Тихельмана, если дом сильно вытянут в длину.
• Коттедж от 200 м² или дом с теплыми полами: Однозначно коллекторная лучевая схема. Только она обеспечит нужный комфорт и независимое управление климатом в каждой зоне.

Цена иллюзий: почему дешевле — это всегда дороже

Часто заказчики требуют смонтировать дешевую «ленинградку» в огромном двухэтажном коттедже, чтобы сэкономить 30% на трубах. Результат всегда один: зимой в доме холодно, а насос работает на износ. Переделка готовой системы после чистового ремонта с заливкой стяжки обойдется в два, а то и в три раза дороже, чем изначальный монтаж правильной коллекторной схемы. Экономить нужно на бренде радиаторов, а не на базовой гидравлике.

Популярные вопросы

• Какая схема отопления лучше и безопаснее? Лучевая коллекторная. В ней нет тройников в полу, что исключает риск скрытых протечек.
• Что выбрать для двухэтажного дома? Двухтрубную схему с установкой распределительных коллекторов на каждом этаже.
• Можно ли комбинировать теплый пол и радиаторы? Да, это стандартное решение для лучевой разводки через специальный насосно-смесительный узел.
• Что дешевле в эксплуатации? Эксплуатационные расходы зависят не от труб, а от типа утепления дома и выбранного топлива (газ всегда дешевле).

Вы уверены, что ваша схема не теряет тепло?

Даже самое дорогое котельное оборудование будет работать впустую, если гидравлика дома спроектирована с ошибками. Как вы планируете подойти к выбору системы для своего объекта?

• У меня небольшой дом, сделаю простую однотрубную систему для экономии.
• Хочу надежную классику: выберу двухтрубную систему с балансировкой.
• Бюджет позволяет, хочу идеальный комфорт и лучевую разводку без труб в полу.
• Я запутался в вариантах и хочу доверить расчет теплотехникам.
• Мой дом еще на этапе проекта, ищу оптимальное соотношение цены и качества.

Опыт практиков: на чем «горят» новички

Инженеры-монтажники с десятилетним стажем подтверждают: 80% вызовов на переделку связано с попытками дилетантов собрать сложную лучевую систему без расчета сопротивления насоса или попытками «натянуть» дешевую однотрубку на сложную архитектуру дома. Грамотный монтажник сначала считает гидравлику в специальной программе, и только потом покупает трубы и коллекторы.
