От идеи до реального тепла
Солнечный коллектор из пивных банок – это один из самых доступных и практичных способов получить дополнительный источник тепла для дома, гаража, мастерской или любого другого помещения. Идея проста: обычные алюминиевые банки из-под пива или газировки, которые обычно выбрасывают, можно превратить в эффективный тепловой прибор, способный заметно снизить счета за отопление в ясные дни.
Суть проекта заключается в том, что холодный воздух проходит через нагретые солнечными лучами алюминиевые трубки (сделанные из банок), получает дополнительное тепло и попадает обратно в отапливаемое помещение. Этот процесс работает за счет бесплатной солнечной энергии, поэтому основные затраты приходятся только на материалы и вашу работу.
Для кого этот проект будет наиболее полезен? В первую очередь для энтузиастов, которые готовы потратить время и силы на создание чего-то полезного своими руками. Также это отличный вариант для мастеров на все руки, которые хотят применить свои навыки в практических целях. Кроме того, проект подойдет тем, кто ищет недорогое решение для дополнительного обогрева гаража, мастерской, хозяйственных помещений или даже небольших комнат в доме.
Что реалистично ожидать от результата? Солнечный коллектор из банок работает как вспомогательный источник тепла. В ясные холодные дни он способен заметно снизить отопительную нагрузку на основную систему отопления, но не является панацеей. В зимний период, когда солнце низко над горизонтом, эффективность будет ниже, чем в межсезонье. Однако в весенние и осенние месяцы, а также в солнечные зимние дни, коллектор может обогреть помещение на 15-25 градусов выше, чем было бы без него.
Принцип работы: почему это вообще работает
Механизм работы солнечного коллектора из пивных банок основан на простых физических законах. Главная идея – преобразование солнечной энергии в тепловую энергию воздуха.
Простая физика процесса выглядит так: солнечные лучи поступают сквозь прозрачное покрытие (стекло, поликарбонат или оргстекло), проходят через внутреннее пространство коллектора и попадают на черную поверхность абсорбера. Черный цвет поглощает максимальное количество солнечного излучения, преобразуя его в тепло. Этот нагретый воздух затем движется через помещение, обеспечивая его дополнительным теплом.
Роль пивной банки в этом процессе крайне важна. Алюминиевые банки, окрашенные в матовый черный цвет, служат отличным абсорбером солнечной энергии. Форма банок создает идеальный путь для циркуляции воздуха: холодный воздух входит через отверстия в нижней части банки, движется вверх благодаря естественной конвекции, нагреваясь от стенок, и выходит через отверстия в верхней части. Хаотично расположенные отверстия в дне банок создают турбулентность воздушного потока, что значительно повышает эффективность теплообмена между нагретым металлом и воздухом.
Эффект теплицы – это еще один важный элемент работы коллектора. Прозрачное остекление (однослойное или двухслойное) позволяет солнечным лучам проходить внутрь, но препятствует выходу тепла наружу. Благодаря этому эффекту температура внутри коллектора может достигать 40-80 градусов по Цельсию даже в холодные дни. Остекление также защищает абсорбер от ветра и осадков, которые могли бы снизить эффективность системы.
Дополнительный эффект достигается благодаря монтажной пене и другим теплоизолирующим материалам, которые используются при сборке коллектора. Они минимизируют теплопотери через стенки и заднюю часть конструкции, сохраняя максимальное количество полученного тепла для использования.
Подготовка к сборке: что нужно найти и купить
Перед тем как приступить к сборке, необходимо тщательно подготовиться: закупить все необходимые материалы, инструменты и детали. Правильная подготовка – ключ к успеху всего проекта.
Основной материал коллектора – это алюминиевые банки. Расчет количества банок зависит от размера планируемого коллектора. Для среднего коллектора размером примерно 180х120 сантиметров потребуется от 100 до 200 алюминиевых банок. Точное количество можно определить после того, как вы решите, какой размер коллектора вам нужен. Банки желательно использовать одного размера (обычно это банки объемом 0,5 литра из-под пива или газировки).
Инструменты, которые понадобятся при сборке: дрель с насадками (включая коронку по металлу диаметром примерно 51 миллиметр для вырезания дна банок), пистолет для нанесения герметика и сам герметик (лучше использовать силиконовый, выдерживающий высокие температуры), ножницы по металлу для нарезки банок, шурупы или саморезы для крепежа, рулетка для измерений, отвертка, молоток, ножовка, пила.
Материалы для корпуса коллектора: деревянные бруски сечением 4х4 сантиметра или 10х10 сантиметров для создания каркаса, фанера влагостойкая толщиной 15 миллиметров для боковых стенок и задней стенки, саморезы для крепежа деревянных элементов.
Прочие необходимые компоненты: черная термостойкая матовая краска (выдерживающая температуры до 100-120 градусов), которая будет наноситься на банки; прозрачный лист (поликарбонат толщиной 3-4 миллиметра, оргстекло или обычное стекло) для фронтальной части коллектора, который пропускает солнечный свет; монтажная пена или стекловата толщиной 20-30 миллиметров для утепления дна и стенок; трубы из пластика или металла (примерно 150 миллиметров в диаметре) для воздуховодов, соединяющих коллектор с помещением; вентилятор типа “улитка” (опционально, но рекомендуется для повышения производительности).
Дополнительные материалы: термостойкий силиконовый герметик для склеивания банок и герметизации стыков, металлическая сетка или москитная сетка для закрытия вентиляционных отверстий, алюминиевая фольга для отражения света внутри корпуса.
Подготовка банок: самая кропотливая часть работы
Подготовка алюминиевых банок – это наиболее трудоемкий этап работы, требующий аккуратности и внимания к деталям. От качества подготовки напрямую зависит эффективность всего коллектора.
Начните с тщательной мойки и просушки всех банок. Это нужно делать сразу после сбора, чтобы избежать неприятного запаха и появления плесени. Используйте горячую воду с моющим средством, тщательно промойте каждую банку изнутри и снаружи, затем просушите их. Проверьте все банки магнитом – они должны быть алюминиевыми, а не железными, так как железные банки имеют более низкую теплопроводность.
Создание воздушных каналов – это критически важный этап. Вам нужно аккуратно проделать отверстия в дне и верхней части каждой банки. Самый эффективный способ – использовать дрель с коронкой по металлу диаметром примерно 51 миллиметр, чтобы вырезать дно и крышку банки полностью. Отверстия можно также проделать, используя пробойник и молоток (делаются 3-5 отверстий диаметром 5-7 миллиметров в дне банки), или просверлить их дрелью. Некоторые мастера используют острую отвертку или специальные инструменты.
Важный момент подготовки – удаление внутреннего защитного лакового покрытия банок (если оно есть). Это покрытие наносится производителем для защиты содержимого и может препятствовать теплоотдаче. Вы можете удалить его, используя щетку, шкурку или специальный растворитель. Некоторые пиво-банки имеют внутреннее покрытие, которое при нагревании может отслаиваться, поэтому его лучше удалить заранее.
Верхнюю часть банки (крышку) нужно аккуратно обрезать ножницами по металлу и согнуть так, чтобы получился “плавник” или направляющая. Это увеличивает турбулентность воздушного потока внутри банки, что значительно повышает эффективность теплообмена. Высота плавника должна быть примерно 2-3 сантиметра, а его форма должна направлять воздух вверх.
Пошаговая сборка коллектора
Процесс сборки коллектора состоит из нескольких последовательных шагов. Каждый из них важен для создания надежной и эффективной конструкции.
Шаг 1: Сборка деревянного каркаса.

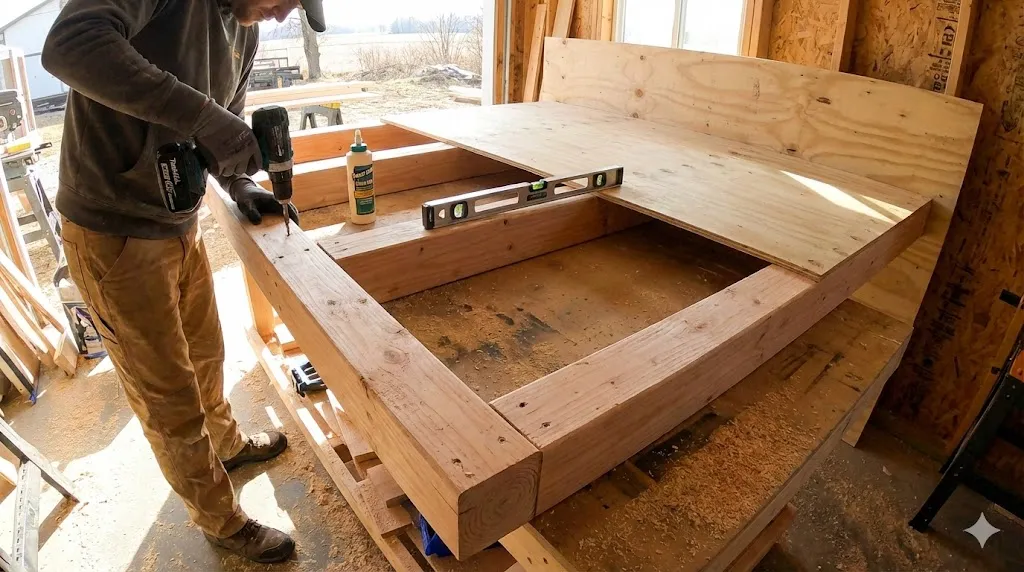

Первым делом нужно собрать деревянный короб – основу всей конструкции. Используйте деревянные бруски сечением 10х10 сантиметров для боковых стоек и горизонтальных перекладин. Размер короба должен соответствовать планируемому размеру коллектора (рекомендуется 180х120 сантиметров или близкий к этому). Все соединения брусков должны быть надежными, используйте саморезы и клей для древесины. С задней стороны прикрепите лист влагостойкой фанеры толщиной 15 миллиметров, это будет задняя стенка, которая будет содержать внутри воздух и тепло. Убедитесь, что каркас ровный и квадратный – используйте уровень.
Шаг 2: Утепление.

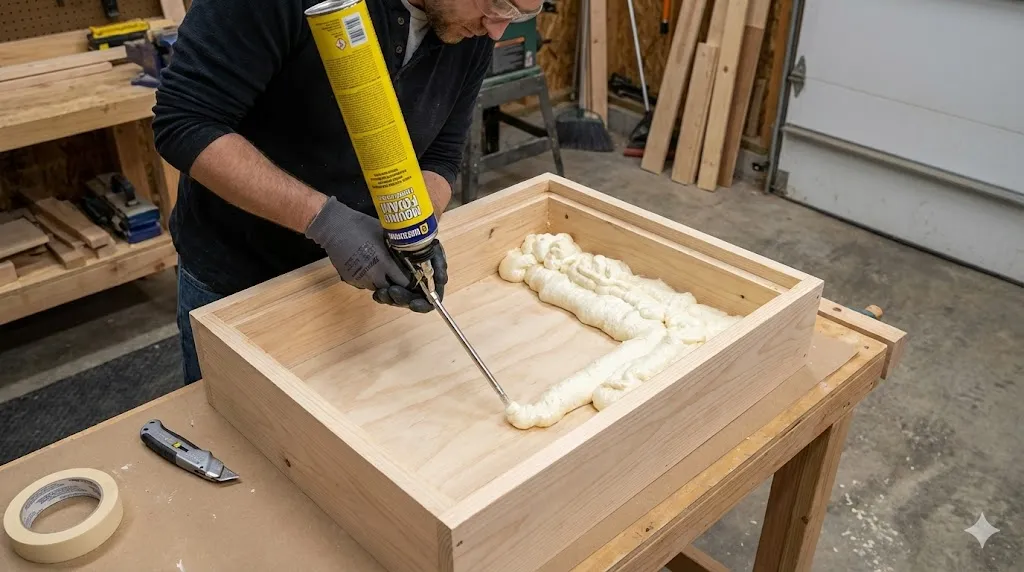

На дно короба нанесите слой монтажной пены толщиной 20-30 миллиметров. Это необходимо для минимизации теплопотерь. Альтернативно можно использовать стекловату, минеральную вату или пенопласт, но монтажная пена лучше герметизирует промежутки и щели. После высыхания пены обрежьте выступающие части заподлицо с бортами короба.
Шаг 3: Покраска банок.

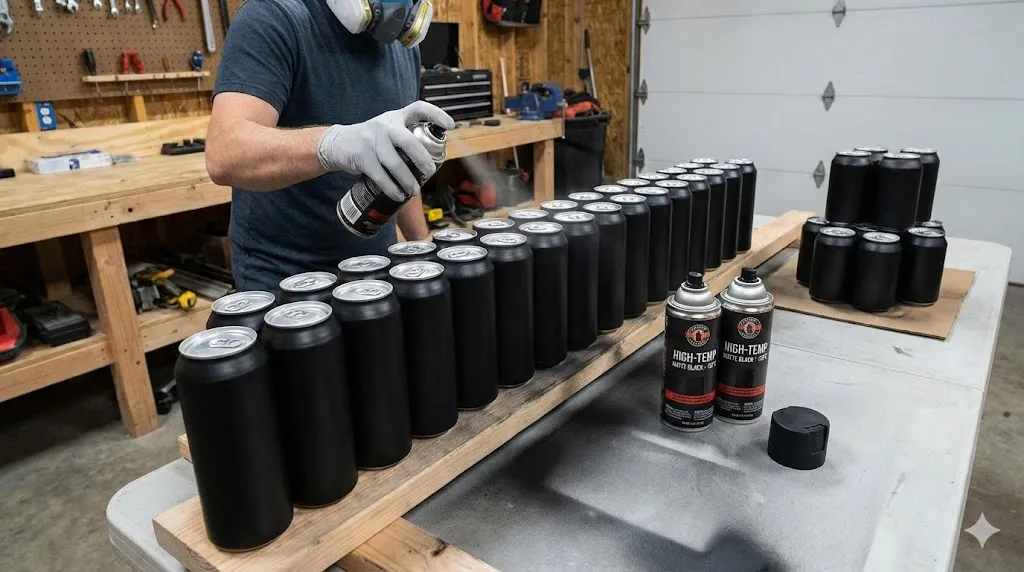

Все подготовленные алюминиевые банки нужно равномерно покрасить матовой чёрной краской, выдерживающей высокие температуры. Используйте краску, предназначенную для металла и выдерживающую температуры до 100-120 градусов. Наносите краску в два-три слоя, дождитесь полного высыхания каждого слоя. Матовая черная краска поглощает максимальное количество солнечного излучения, что критично для эффективности коллектора. Некоторые источники рекомендуют специальную селективную черную краску, которая поглощает видимый свет, но отражает инфракрасное излучение, но обычная матовая черная краска показывает хорошие результаты.
Шаг 4: Сборка абсорбера.

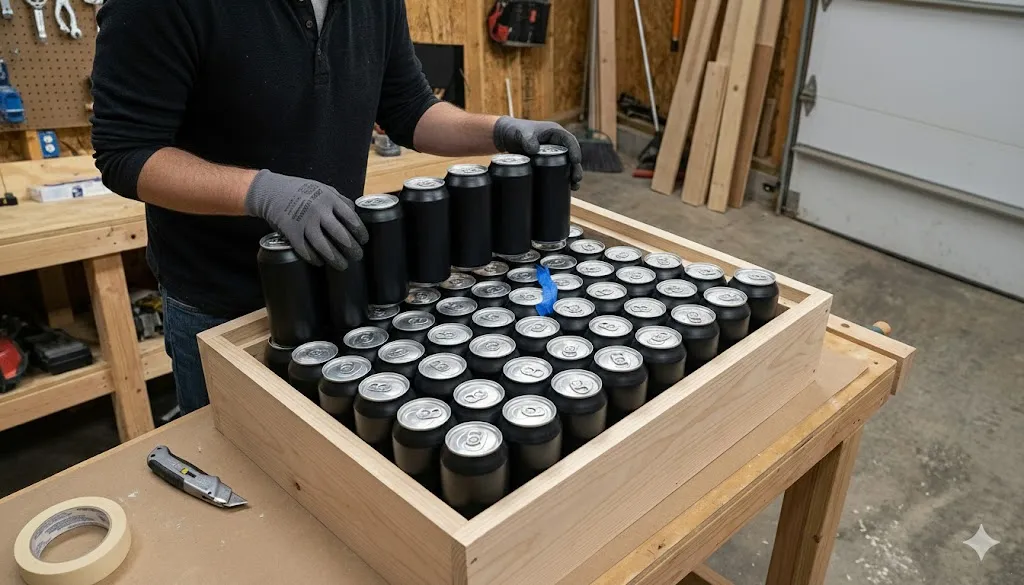

Теперь нужно собрать абсорбер из подготовленных банок. Банки склеиваются в вертикальные колонны, используя термостойкий силиконовый герметик или специальный клей, выдерживающий температуры до 100 градусов. Высота колонны должна примерно соответствовать высоте короба. Склеенные банки располагаются в едином массиве внутри короба, плотно друг к другу, чтобы минимизировать потери тепла. Обычно банки располагают в несколько рядов (2-4 ряда в глубину, в зависимости от размера коллектора). Используйте клейкую ленту или саморезы, чтобы временно зафиксировать банки во время склеивания.
Шаг 5: Установка воздуховодов.

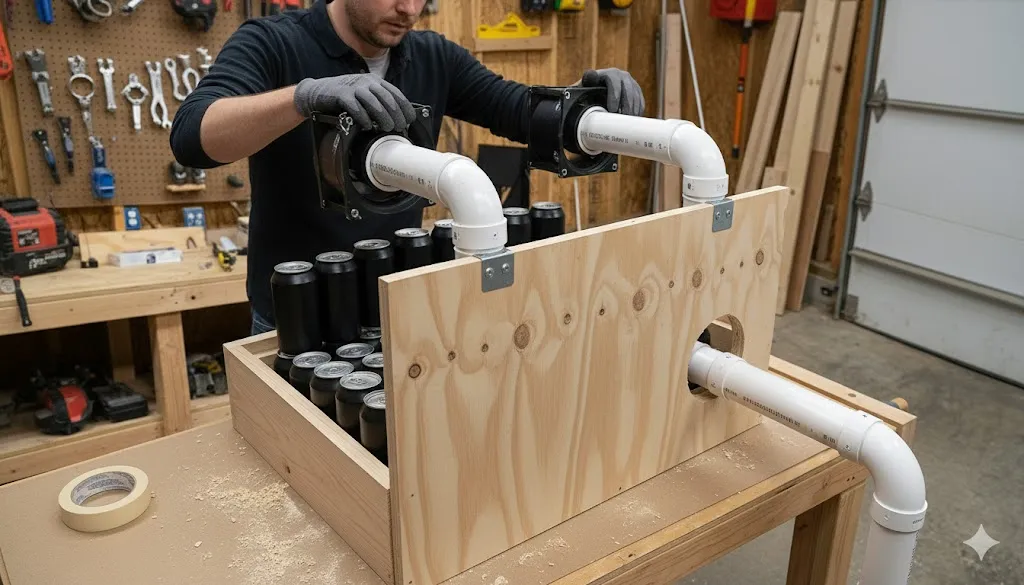

Монтаж впускной и выпускной труб – это важная часть конструкции. Впускная труба должна быть расположена в нижнем углу задней стенки короба (диагонально противоположно от выпускной трубы). Выпускная труба располагается в верхнем углу. Диаметр труб обычно 100-150 миллиметров. Трубы можно изготовить из ПВХ-пластика, металла или даже картона, обмотанного скотчем. Выпускная труба должна быть оснащена вентилятором типа “улитка” для принудительного нагнетания теплого воздуха в помещение. Впускная труба может быть подключена к помещению через стену дома или быть съемной для подключения при необходимости.
Шаг 6: Герметизация.

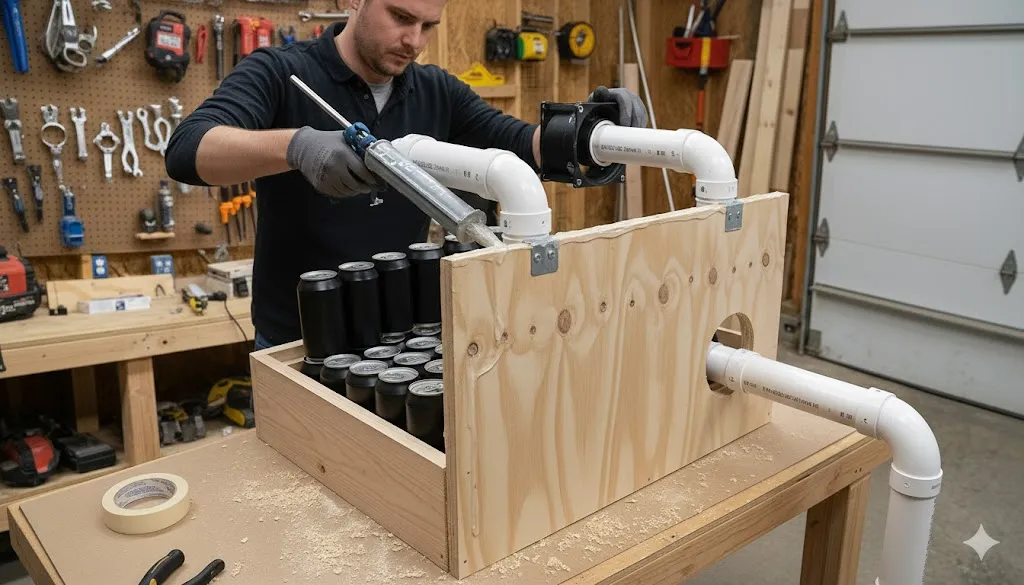

Уложите собранный абсорбер в короб, убедитесь, что он плотно встает. Все стыки между банками, между абсорбером и стенками короба должны быть тщательно заклеены силиконовым герметиком. Используйте пистолет для герметика, чтобы получился ровный шов. Это предотвратит утечку тепла через промежутки.
Шаг 7: Установка прозрачного покрытия.
На фронтальную часть коллектора монтируется прозрачное остекление – кусок поликарбоната, оргстекла или обычного стекла толщиной 3-4 миллиметра. Это самая ответственная часть, так как от герметичности зависит как эффективность, так и долговечность конструкции. Остекление крепится шурупами с прокладками, а все швы герметизируются силиконовым герметиком. Убедитесь, что нет никаких щелей, через которые мог бы выходить теплый воздух. Излишки герметика можно удалить тканью во время его высыхания.
Монтаж и первые испытания
После сборки коллектора нужно правильно его установить и провести испытания перед постоянным использованием.
Куда и как установить коллектор: ориентация и наклон критичны для эффективности. Коллектор должен быть ориентирован как можно более точно на юг (для Северного полушария) или на север (для Южного полушария). Угол наклона должен соответствовать вашей географической широте, плюс 15-20 градусов для оптимального захвата солнца в холодный период года. Монтируется коллектор обычно на крыше дома, на внешней стене, на специальной деревянной раме, установленной во дворе, или даже в окне. Важно, чтобы коллектор находился под прямыми солнечными лучами большую часть дня и не был затенен деревьями, соседними зданиями или другими препятствиями.
Подключение к вентилируемому помещению выполняется через воздуховоды. Впускная труба подключается к холодному воздуху (из помещения или с улицы), а выпускная труба направляет нагретый воздух обратно в помещение. Если коллектор установлен на значительной высоте, используется вентилятор для принудительной циркуляции. Вентилятор подключается к электросети через простой автомат включения/выключения или через автоматический датчик температуры, который включает вентилятор только при наличии достаточного температурного перепада.
Первый запуск и проверка тяги: в солнечный день откройте все воздуховоды и включите вентилятор. Поднесите руку к выпускной трубе – вы должны ощутить теплый воздух. Измерьте температуру воздуха на выходе – она должна быть на 20-40 градусов выше, чем на входе. Также можно использовать тепловизионный прибор для проверки равномерности нагрева абсорбера. Проверьте герметичность всех соединений, убедитесь, что нет утечек воздуха и герметика.
Возможные доработки для повышения эффективности: установка вентилятора для принудительной конвекции вместо полагания на естественную циркуляцию значительно повышает производительность. Использование двухслойного остекления вместо однослойного уменьшает теплопотери. Покрытие днища коллектора отражающей алюминиевой фольгой повышает поглощение теплового излучения. Установка автоматического термостата позволяет включать и выключать вентилятор в зависимости от температуры в помещении.
Итоги: разумная экономия и собственное достижение
Оценка затрат и реальной эффективности: средняя стоимость самодельного солнечного коллектора из банок составляет 3000-8000 рублей, в зависимости от используемых материалов и размера конструкции. Это значительно дешевле, чем покупка готового коллектора, который стоит 30000-100000 рублей и выше. Эффективность такого коллектора в ясные дни может обеспечить экономию на отопление в размере 15-25% в зимний период и еще больше в межсезонье. Полная окупаемость проекта может произойти за 2-4 сезона отопления.
Главный результат этого проекта – не только получение дополнительного тепла, но и удовольствие от создания полезной вещи своими руками. Вы получаете глубокое понимание того, как работает солнечная энергия, опыт работы с различными материалами и инструментами, а также возможность модификации и улучшения конструкции в зависимости от вашего опыта и потребностей.
Техника безопасности при эксплуатации: убедитесь, что все электрические соединения вентилятора выполнены правильно и безопасно. Используйте УЗО (устройство защитного отключения) для предотвращения поражения электрическим током. Проверяйте состояние герметика и крепежа несколько раз в сезон, особенно после сильного ветра или морозов. При работе на высоте (если коллектор установлен на крыше) соблюдайте все правила безопасности. Следите за тем, чтобы вокруг коллектора было чистое пространство, предотвращающее его загрязнение листьями, снегом и другими препятствиями. Периодически очищайте остекление от грязи и снега, что сохранит его прозрачность и эффективность.
Дополнительный совет: документируйте процесс создания своего солнечного коллектора – фотографируйте каждый этап работы и ведите записи о температурных показаниях. Это поможет вам и другим людям понять, какие улучшения можно сделать. Опыт, полученный при создании первого коллектора, позволит вам создать еще более эффективные версии или поделиться знаниями с друзьями и соседями.
Заключение: солнечный коллектор из пивных банок – это простой, доступный и практичный способ получить дополнительное тепло для своего дома или хозяйственных помещений. Проект не требует специальных знаний или дорогостоящих материалов, но требует внимания к деталям, терпения и желания учиться. Результат – надежная система, которая будет служить вам многие годы, обеспечивая дополнительное тепло в холодные месяцы и помогая снизить счета за отопление.
