Солнечные коллекторы: полный гид по нагреву воды и отоплению дома

Цены на традиционные энергоносители растут каждый год, заставляя владельцев домов и бизнеса искать альтернативные источники тепла. Представьте систему, которая берет бесплатную энергию солнца и конвертирует ее в горячую воду для вашей ванной, бассейна или радиаторов отопления с эффективностью до 80%. Солнечные коллекторы (гелиоколлекторы) — это не просто экологичный тренд, а строгий инженерный расчет, позволяющий радикально снизить зависимость от газовых магистралей и угольных котлов. В этом руководстве мы разберем всю физику, экономику и практику применения солнечных тепловых систем.

Боюсь, что солнечные коллекторы не будут эффективно работать зимой и в холодном климате.

Сомневаюсь, что система действительно окупится и даст заметную экономию на отоплении или горячей воде.

Переживаю, что установка будет слишком сложной или потребует серьёзной переделки системы отопления.

Не уверен, что солнечные коллекторы подойдут именно для моего дома и объёма потребления воды.

Боюсь потратить деньги и в итоге получить систему, которая не даст ожидаемого результата.

Voted:0

Что такое солнечный коллектор

Солнечный коллектор — это инженерное устройство, предназначенное для поглощения солнечной радиации и прямого преобразования ее в тепловую энергию. Эта тепловая энергия затем передается жидкому или газообразному теплоносителю для использования в системах горячего водоснабжения (ГВС) и отопления.

Главное отличие солнечного коллектора от солнечной панели (фотоэлектрического модуля) заключается в типе производимой энергии. Солнечные панели используют полупроводники для генерации электрического тока, при этом их коэффициент полезного действия (КПД) редко превышает 20-22%. Солнечные тепловые коллекторы нагревают физический теплоноситель напрямую, достигая оптического КПД на уровне 80-83%. Это делает их в 3-4 раза более эффективными при решении задач, связанных именно с нагревом воды и поддержкой отопления.

Принцип преобразования солнечной энергии в тепло основан на парниковом эффекте и высокой поглощающей способности специальных селективных покрытий. Солнечные лучи проходят через прозрачную изоляцию (стекло или вакуумную колбу) и падают на абсорбер, который нагревается и передает температуру циркулирующей жидкости, при этом обратное излучение тепла в атмосферу блокируется.

Как работает солнечный коллектор

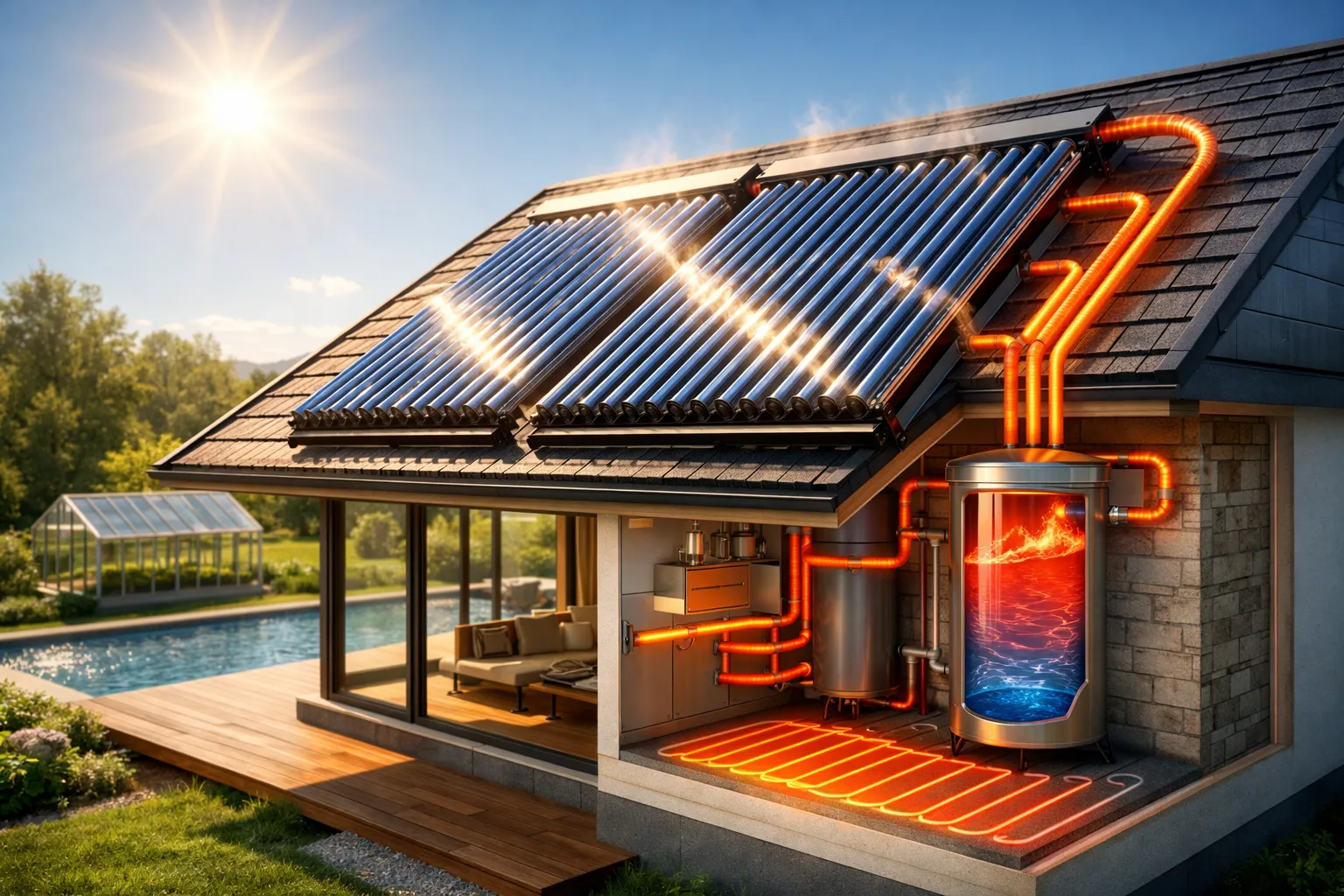

Архитектура классической гелиосистемы включает несколько ключевых компонентов, каждый из которых выполняет строгую термодинамическую функцию.

Абсорбер: Сердце коллектора, обычно состоящее из меди или алюминия с нанесенным высокоселективным покрытием (например, оксид титана). Оно поглощает до 95% солнечного спектра и излучает минимум инфракрасного тепла обратно.
Стекло (или вакуумная трубка): Выполняет роль изолятора. В плоских моделях используется закаленное стекло с низким содержанием железа для максимального пропускания света.
Теплоноситель: Жидкость, циркулирующая внутри системы. В круглогодичных системах применяется незамерзающий антифриз (раствор пропиленгликоля), выдерживающий отрицательные температуры.
Теплообменник: Змеевик, расположенный внутри бойлера. Горячий пропиленгликоль проходит через него, отдавая тепло санитарной воде, не смешиваясь с ней.
Накопительный бак (бойлер косвенного нагрева): Термоизолированный резервуар для хранения нагретой воды, сохраняющий тепло до 48-72 часов.

Пошаговый процесс нагрева выглядит следующим образом. Солнечные лучи нагревают поверхность абсорбера. Циркуляционный насос, управляемый солнечным контроллером, запускает движение теплоносителя по контуру, как только температура на коллекторе становится выше температуры воды в баке на 5-7 °C. Нагретый антифриз спускается в змеевик накопительного бака, отдает свое тепло воде и возвращается обратно в коллектор охлажденным. Процесс циклически повторяется весь световой день.

Основные виды солнечных коллекторов

На рынке доминируют четыре основные технологии солнечного нагрева, выбор которых зависит от климата и поставленных задач.

Плоские коллекторы

Представляют собой плоскую теплоизолированную панель со стеклянной крышкой и листом абсорбера внутри. К абсорберу припаяны медные трубки, по которым течет теплоноситель.

Принцип работы: Парниковый эффект внутри изолированного короба.
Плюсы: Высокая надежность, отличная производительность в летнее время, способность самоочищаться от снега за счет теплопотерь через стекло.
Минусы: Высокие теплопотери зимой из-за конвекции внутри короба, снижение КПД в пасмурную погоду.
Эффективность: Оптимальны для теплого времени года (подогрев бассейнов, летнее ГВС). Зимой их показатели падают. В пересчете на общую площадь (брутто) плоские коллекторы могут вырабатывать больше энергии за год, чем трубчатые аналоги.

Вакуумные трубчатые коллекторы

Состоят из ряда стеклянных трубок. Каждая трубка имеет двойные стенки, между которыми откачан воздух (создан вакуум), что является идеальным теплоизолятором.

Принцип работы: Внутри вакуумной колбы находится медная тепловая трубка (Heat Pipe) со специальной легкокипящей жидкостью. При нагреве жидкость испаряется, поднимается в конденсатор на вершине трубки, отдает тепло основному контуру системы и стекает обратно.
Плюсы: Минимальные теплопотери, работа при экстремально низких температурах (до -30 °C и ниже), высокая эффективность при рассеянном свете.
Минусы: Риск повреждения отдельных колб градом (хотя их легко заменить без остановки системы), не могут самостоятельно растапливать снег из-за нулевых теплопотерь поверхности.
Эффективность: До 163% эффективнее плоских коллекторов в условиях умеренного и холодного климата при передаче тепла.

Воздушные коллекторы

В качестве теплоносителя используется не жидкость, а воздух. Устанавливаются на южные фасады или крыши зданий.

Принцип работы: Вентилятор забирает холодный воздух из помещения или с улицы, прогоняет его через нагретый солнцем лабиринт коллектора и возвращает в дом.
Плюсы: Отсутствие риска протечек или замерзания, простота конструкции, обеспечение вентиляции с подогревом.
Минусы: Низкая теплоемкость воздуха, невозможность использовать для ГВС, работают только когда светит солнце (нет теплоаккумулятора).
Эффективность: Подходят для дежурного отопления и осушения гаражей, ангаров, дач.

Концентраторные системы

Используют параболические зеркала для фокусировки солнечных лучей на узкой трубке с теплоносителем.

Принцип работы: Следящая система (трекер) поворачивает зеркала за солнцем, концентрируя излучение.
Плюсы: Способны нагревать теплоноситель до 200-400 °C и выше.
Минусы: Сложная механика, необходимость постоянного обслуживания, работают только при прямом солнце.
Эффективность: Используются исключительно в промышленном секторе и на солнечных тепловых электростанциях.

Вакуумные vs плоские коллекторы

Выбор между двумя самыми популярными типами систем для частного дома зависит от сезона использования.

Характеристика	Вакуумные коллекторы (Heat Pipe)	Плоские коллекторы
КПД в холодную погоду	Высокий (вакуум исключает теплопотери)	Низкий (высокие теплопотери через стекло)
Оптический КПД (лето)	~80-83%	~80-83%
Мощность на апертурную площадь	Выше весной, осенью и зимой	Ниже в холодные сезоны
Поведение при снеге	Снег задерживается на трубках (нет нагрева поверхности)	Снег быстро тает благодаря теплопотерям
Устойчивость к поломкам	При повреждении колбы система продолжает работать	При повреждении стекла требуется замена всего модуля
Стоимость	Более высокая (на 20-40%)	Более доступная

Где применяются солнечные коллекторы

Спектр применения гелиотермальных установок охватывает практически все сферы, где требуется нагрев воды.

Горячее водоснабжение (ГВС): Основное применение в частных домах. Летом система способна закрывать 100% потребностей семьи в горячей воде.
Отопление дома: Гелиоколлекторы интегрируются с низкотемпературными системами отопления (водяные теплые полы). Они работают как поддержка, экономя до 30-40% топлива за отопительный сезон, но не заменяют основной котел полностью.
Подогрев бассейнов: Идеальный сценарий использования. Летом образуются излишки тепла (стагнация), которые легко и с пользой сбрасываются в большой объем воды бассейна.
Гостиницы и санатории: Объекты с огромным ежедневным расходом горячей воды на душевые и прачечные окупают коммерческие гелиосистемы быстрее всего.
Сельское хозяйство: Подогрев воды для поения скота в зимний период, отопление теплиц, сушка урожая.
Промышленные объекты: Технологический нагрев жидкостей для производственных циклов, мойки оборудования на пищевых предприятиях.

Эффективность солнечных коллекторов

Производительность гелиосистемы зависит от сложного комплекса физических факторов. Оптический КПД коллектора показывает, какой процент упавшей на него солнечной радиации преобразуется в тепло, и обычно составляет 80-83%. Однако системный КПД (с учетом потерь в трубах и теплообменниках) составляет около 50-60%.

Погода оказывает прямое влияние. В ясный летний день один квадратный метр качественного вакуумного коллектора выдает около 4-5 кВт·ч тепловой энергии. В пасмурную погоду выработка падает, однако вакуумные колбы за счет цилиндрической формы способны улавливать рассеянный свет и отражение от облаков. Зимой при ясном небе вакуумная система продолжает генерировать тепло даже при отрицательных температурах.

Угол установки критически важен. Солнце меняет высоту над горизонтом в зависимости от сезона. Если коллектор установлен под углом, равным географической широте местности, он дает максимальную среднегодовую выработку. Увеличение угла наклона (более вертикальное положение) снижает летние излишки и улучшает улавливание низкого зимнего солнца.

Солнечные коллекторы в Казахстане

Казахстан обладает колоссальным потенциалом для развития гелиотермальных технологий. Для оценки ресурсов в стране был запущен интерактивный электронный атлас солнечных ресурсов (atlassolar.kz), разработанный при поддержке ПРООН.

Климат большей части Казахстана характеризуется резко континентальными условиями: суровые зимы и жаркое лето, но главное — огромное количество ясных дней. В центральной и южной частях республики гелиоресурсы достаточны для высокоэффективной круглогодичной работы. В среднем инсоляция составляет от 1300 до 1800 кВт·ч на квадратный метр в год, что сопоставимо с показателями Южной Европы.

Окупаемость систем за последние годы резко улучшилась на фоне роста тарифов. Для коммерческого сектора (МСБ) на юге Казахстана (например, в Туркестанской области) срок возврата инвестиций в солнечные станции сейчас составляет 2,5-3 года. В северных и центральных регионах окупаемость коммерческих проектов достигает 5 лет. Для частных домохозяйств, устанавливающих системы за счет собственных средств, срок окупаемости с учетом недавних повышений цен на электроэнергию сократился примерно до 8 лет.

Экономия энергии и денег

Финансовая привлекательность гелиоколлектора напрямую зависит от того, какой энергоноситель он замещает.

При сравнении с прямым электрическим нагревом (электрические бойлеры) экономия максимальна. Стандартная гелиосистема для семьи из 4 человек в условиях Казахстана экономит от 2500 до 3500 кВт·ч электроэнергии в год на нагреве санитарной воды.
При сравнении с магистральным газом сроки окупаемости увеличиваются, так как газ остается относительно дешевым ресурсом. Однако коллектор позволяет значительно снизить потребление газа в демисезонный период и полностью отключить газовый котел летом.
В домах, отапливаемых углем, дизельным топливом или сжиженным газом (газгольдером), интеграция солнечного коллектора устраняет необходимость топить котел в летнюю жару только ради принятия душа, обеспечивая высочайший уровень комфорта.

Как выбрать солнечный коллектор

Проектирование гелиосистемы — это инженерная задача, не терпящая подхода “на глаз”. Следует учитывать несколько базовых параметров.

Потребление воды: Норматив составляет 50-70 литров горячей воды (при 50 °C) на человека в сутки.
Тип системы отопления: Если вы планируете поддержку отопления, ваш дом должен быть утеплен по современным стандартам, а в качестве распределителя тепла должны использоваться низкотемпературные теплые полы. Радиаторы требуют температуры воды 70-80 °C, что снижает КПД коллектора зимой.
Регион: Для северного Казахстана (Астана, Петропавловск) с суровыми зимами безальтернативным выбором являются вакуумные трубки. Для южных регионов (Шымкент, Тараз), особенно если акцент идет на летнее использование, плоские коллекторы экономически более целесообразны.
Площадь дома: Для ГВС достаточно 1-2 коллекторов. Для поддержки отопления потребуется интеграция 4-8 панелей и крупного теплоаккумулятора (от 500 литров).

Расчет мощности солнечного коллектора

Базовый расчет площади гелиополя для ГВС строится на потребностях в горячей воде.
В среднем 1 м² апертурной площади вакуумного коллектора способен нагреть 50-60 литров воды до комфортной температуры за световой день.

Для семьи из 4 человек потребуется бойлер косвенного нагрева объемом 200-250 литров. Для нагрева такого объема потребуется около 4 м² апертурной площади коллекторов. Это эквивалентно одной крупной панели вакуумного коллектора на 30 трубок.
Расчет для поддержки отопления сложнее: здесь площадь коллекторов подбирается из расчета 1 м² площади коллектора на каждые 10 м² отапливаемой площади дома (при условии энергоэффективного здания). Важно не переразмерить систему, иначе летом вы столкнетесь с проблемой закипания теплоносителя из-за невостребованного тепла.

Монтаж солнечных коллекторов

Эффективность самого дорогого оборудования может быть сведена к нулю неправильным монтажом.

Где устанавливаются: Крыши (скатные и плоские), южные фасады стен или отдельно стоящие наземные конструкции. Место должно быть полностью свободно от затенения деревьями или соседними зданиями с 9:00 до 15:00.
Ориентация: Строго на юг. Допускается отклонение до 15-20 градусов на восток или запад, это снизит общую выработку всего на 3-5%.
Угол наклона: Зависит от приоритета. Для летнего водоснабжения оптимальный угол равен широте местности минус 10-15° (около 35-40°). Для поддержки зимнего отопления угол увеличивают до широты плюс 10-15° (около 55-65°). Вертикальный фасадный монтаж (90°) идеально подходит для зимнего солнца и полностью исключает летнее закипание.

Плюсы и минусы солнечных коллекторов

Честный инженерный анализ требует рассмотрения обеих сторон медали.

Преимущества:

Снижение затрат на ГВС на 70-90% в годовом исчислении.
Продление срока службы основного отопительного котла (он полностью отключен с мая по сентябрь).
Энергетическая независимость при перебоях с электричеством (циркуляционный насос можно питать от небольшого ИБП).
Нулевые выбросы углекислого газа во время эксплуатации.

Недостатки:

Высокие стартовые капитальные вложения (CAPEX).
Необходимость периодического обслуживания (проверка давления, замена теплоносителя раз в 5-7 лет).
Проблема стагнации (перегрева) летом, если тепло не расходуется. Требуются механизмы сброса тепла.
Не могут служить единственным источником отопления зимой из-за короткого светового дня и низких температур.

Мифы о солнечных коллекторах

Вокруг гелиотермальных технологий сформировалось множество заблуждений.

Миф: Они не работают зимой.
Реальность: Вакуумные трубчатые коллекторы поглощают излучение и вырабатывают тепло даже при сильном морозе, так как вакуум предотвращает потери тепла в окружающую среду. Отражение света от лежащего снега даже усиливает их работу.
Миф: Они не подходят для холодных стран.
Реальность: Климат Казахстана с большим числом безоблачных дней во все сезоны года отлично подходит для гелиоэнергетики. Холодный, но ясный день дает больше выработки, чем теплый, но пасмурный.
Миф: Это слишком дорогие системы, которые никогда не окупятся.
Реальность: Срок окупаемости в бизнес-секторе на юге сократился до 2,5 лет, а для частных домов при замене электронагрева — до 8 лет на фоне растущих тарифов.

FAQ

Работают ли солнечные коллекторы зимой?

Да, качественные вакуумные коллекторы эффективно работают при отрицательных температурах за счет нулевых теплопотерь через вакуумную колбу и способности улавливать рассеянный свет. Зимняя выработка ниже летней из-за короткого светового дня, но она есть.

Сколько служат гелиосистемы?

Средний расчетный срок службы оборудования составляет 20 лет и более. Вакуумные трубки сохраняют свои свойства до 15 лет, после чего их эффективность может незначительно снизиться. Антифриз требует замены каждые 5-7 лет.

Сколько стоит система на частный дом?

Полноценная сплит-система ГВС (коллектор, насосная группа, контроллер, бойлер на 200 литров) обходится в среднем в 1500 – 2500 долларов США с монтажом, в зависимости от бренда и сложности крыши.

Сколько энергии они дают?

Один вакуумный коллектор стандартного размера (30 трубок, около 4 м²) в ясный день генерирует порядка 15-20 кВт·ч тепловой энергии, что достаточно для нагрева 200 литров воды с 10 °C до 60 °C.

Будущее солнечных тепловых технологий

Рынок возобновляемой энергетики стремительно эволюционирует. Одно из главных направлений — создание гибридных PVT-панелей (Photovoltaic Thermal). Они объединяют солнечную батарею и тепловой коллектор в одном корпусе: жидкость охлаждает фотоэлементы (повышая КПД выработки электричества) и одновременно забирает тепло для ГВС.
Параллельно развивается интеграция солнечных коллекторов с тепловыми насосами типа “земля-вода” и “воздух-вода”. В таких бивалентных схемах автоматика направляет солнечное тепло либо напрямую в радиаторы, либо в грунтовый контур для регенерации скважин, достигая максимального коэффициента сезонной эффективности (SCOP) всей системы отопления.

Итоги и рекомендации

Солнечные коллекторы — это зрелая, надежная и экономически оправданная технология, особенно актуальная для климатических условий Казахстана с его высокой инсоляцией. Вакуумные трубчатые модели доминируют в задачах круглогодичного нагрева и поддержки отопления, тогда как плоские остаются отличным решением для сезонных задач и подогрева бассейнов.

С чего начать проектирование:

Оцените реальное потребление горячей воды в вашем доме (количество точек водоразбора и проживающих людей).
Запросите анализ инсоляции вашей крыши (она должна смотреть на юг и не перекрываться высотками).
Убедитесь, что в котельной есть место для установки бойлера косвенного нагрева емкостью от 200 литров.
Доверяйте расчет гидравлики и монтаж только сертифицированным инженерам — ошибки в углах наклона или пайке медных трасс приведут к закипанию системы летом.

Если вы строите новый энергоэффективный дом или управляете гостиничным комплексом, интеграция солнечного коллектора на этапе проектирования — это лучшая инвестиция в снижение эксплуатационных расходов на десятилетия вперед.
