Трехходовой клапан: виды, принцип работы, схема, подбор, цена и где купить

Главные заблуждения покупателей

Многие считают, что «подойдет любой клапан», лишь бы он совпадал с резьбой трубы, но это фатальная ошибка, нарушающая гидравлику. Миф о том, что «дороже — значит лучше», также опасен: премиальная модель с неверным Kvs будет работать хуже дешевой, но правильно рассчитанной. Выбор исключительно по диаметру (DN) трубы гарантированно приведет к некорректному смешиванию потоков и износу оборудования.

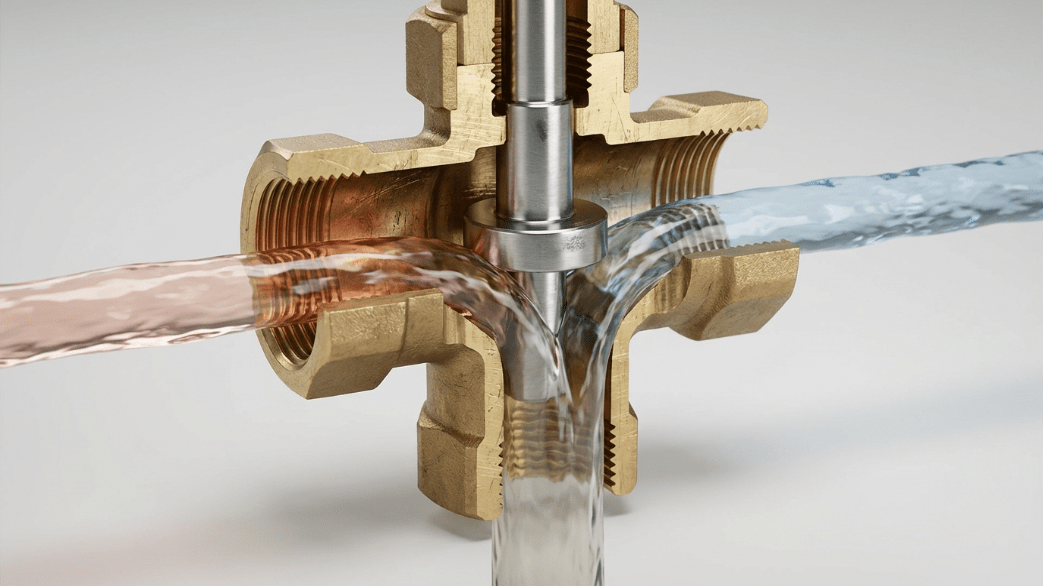

Что это такое

Трехходовой клапан представляет собой инженерный тройник с внутренним регулирующим механизмом, имеющий три рабочих патрубка. Его главная задача — смешивать горячий и остывший потоки для получения нужной температуры или разделять один поток на два независимых направления. За счет изменения положения внутреннего штока устройство максимально точно дозирует объем воды, поступающей из разных контуров.

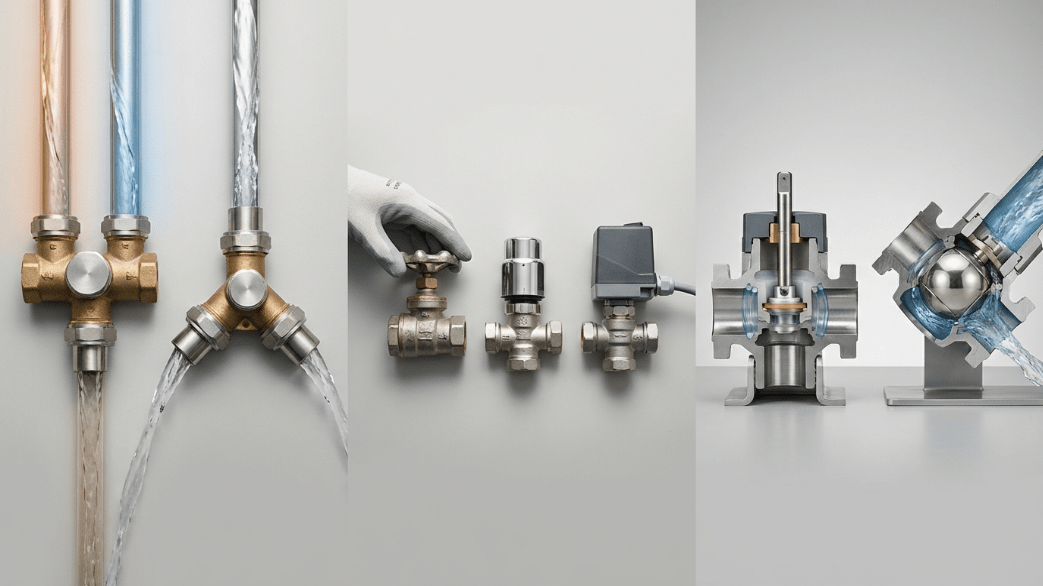

Виды трехходовых клапанов

Категория	Варианты исполнения	Назначение и особенности
По функции	Смесительный, Разделительный	Смешивает два потока в один (теплые полы) или разделяет один на два (бойлеры) .
По управлению	Ручной, Термостат, Электропривод	Настройка ручкой, автономный термоэлемент или управление от автоматики .
По конструкции	Седельный, Поворотный	Вертикальное движение штока или вращение специальной заслонки внутри корпуса .

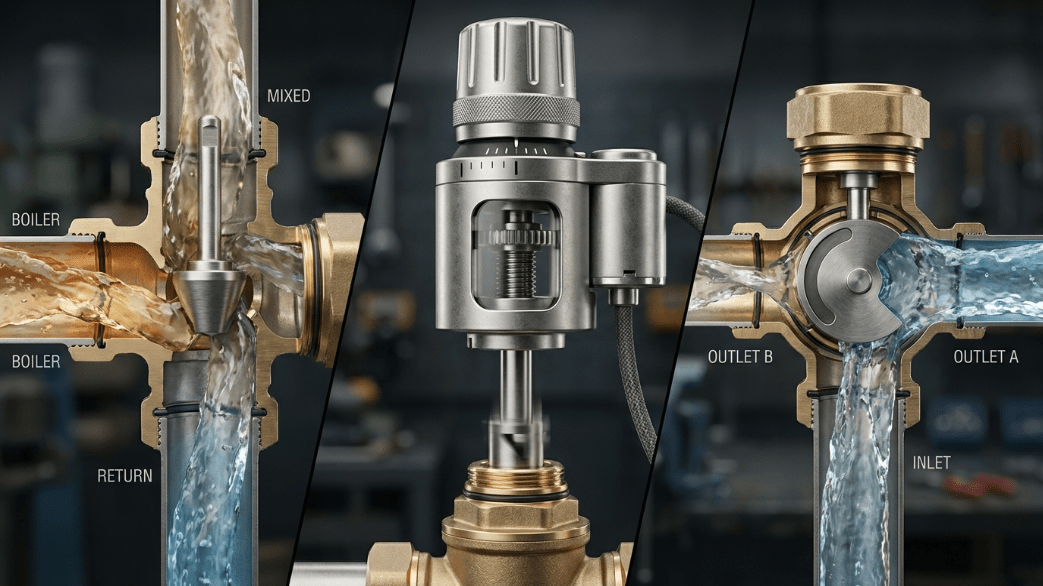

Принцип работы механизма

Внутри смесительного устройства горячий поток от котла встречается с остывшей водой из обратной линии контура. Термоэлемент или электропривод сдвигает внутреннюю заслонку, пропорционально увеличивая подачу нужного теплоносителя до достижения заданной температуры. В разделительном клапане процесс обратный: общий поток направляется либо в основной контур отопления, либо в резервный, частично или полностью перекрывая один порт.

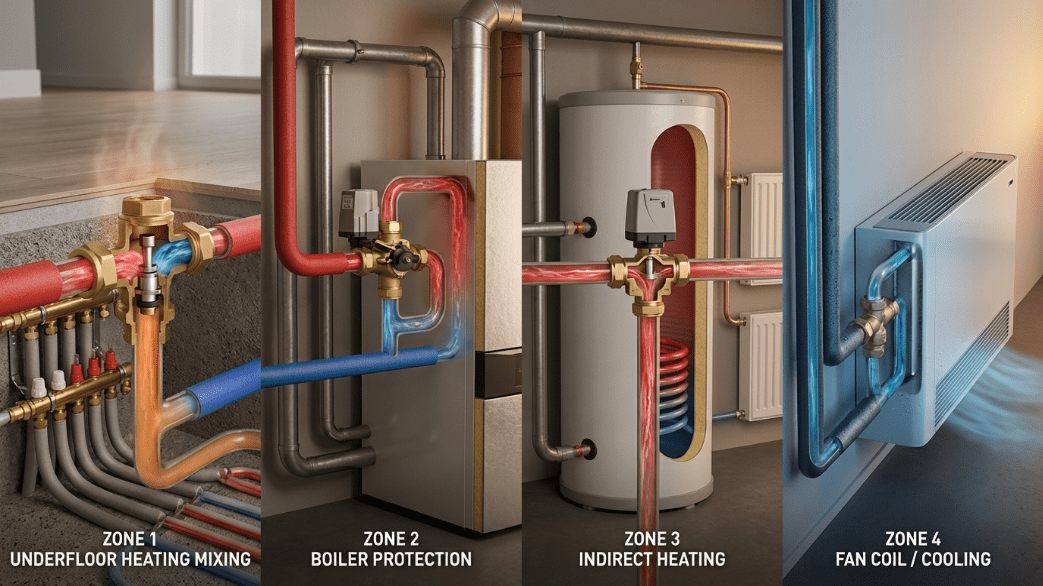

Ключевые схемы подключения

Основные сценарии применения в современных котельных:

• Теплый пол подмешивает остывшую воду из обратки, не допуская подачу разрушительных 70°C в стяжку.
• Контур защиты котла возвращает часть горячей воды обратно в теплообменник до его полного прогрева до 60°C.
• Бойлер косвенного нагрева направляет мощность котла на ГВС, а затем переключает поток обратно на радиаторы.
• Фанкойл плавно регулирует объем охлажденной воды, направляя излишки обратно в систему через байпас.

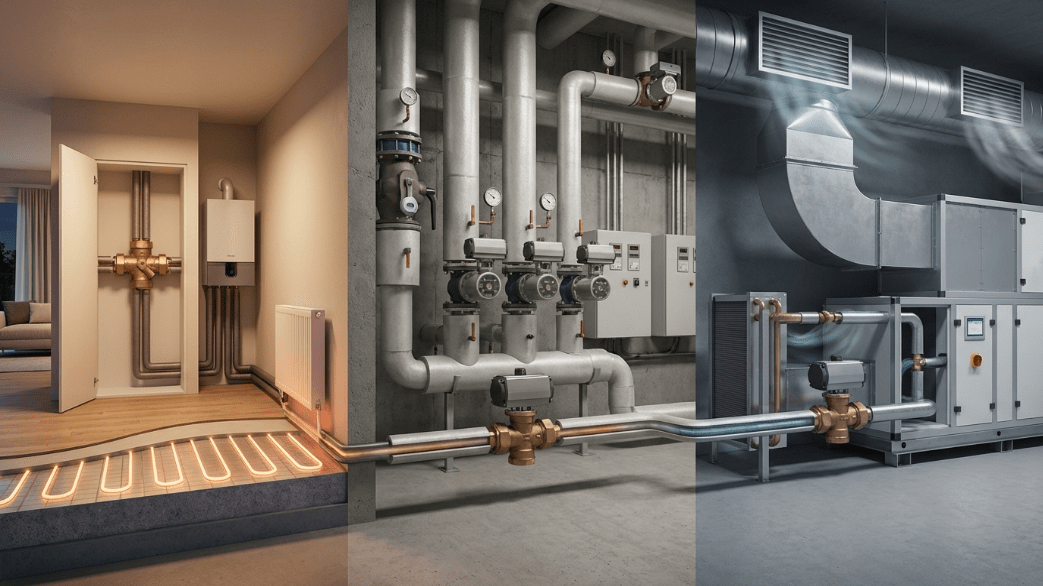

Где используется устройство

В частных домах эти устройства абсолютно незаменимы для комфортной работы радиаторной сети и низкотемпературных контуров напольного отопления. В промышленных котельных и центральных тепловых пунктах они обеспечивают погодозависимое регулирование всей теплосети. Также они массово применяются в системах вентиляции и кондиционирования (HVAC) для точного контроля теплообменников.

Движок подбора оборудования

Главный параметр выбора — это Kvs (коэффициент пропускной способности), который показывает расход воды в кубометрах через полностью открытый клапан при потере давления в 1 бар. Диаметр (DN) подбирается уже после вычисления Kvs, при этом правилами допускается локальное сужение трубы перед клапаном. Также критично учитывать рабочую температуру теплоносителя и предельное гидравлическое давление в вашем контуре.

Реальная стоимость оборудования

На рынке Казахстана розничные цены начинаются примерно от 11 500 – 12 600 ₸ за простые термостатические модели малого диаметра. Стоимость промышленных фланцевых агрегатов с высокоточными электроприводами легко превышает 716 000 ₸ и может доходить до 1 395 000 ₸. Такая огромная разница обусловлена материалом корпуса (латунь против чугуна), точностью гидравлической регулировки и наличием дорогостоящей автоматики.

Точный алгоритм выбора

Пройдите эти шаги для безошибочной покупки:

1. Определите базовую задачу для схемы (теплый пол, бойлер ГВС или прямая защита котла).
2. Выберите тип устройства (смесительный или разделительный) в зависимости от требуемого направления потоков.
3. Рассчитайте требуемый коэффициент Kvs строго на основе расхода теплоносителя и потерь напора.
4. Подберите арматуру с нужным диаметром (DN) и совместимым электрическим сервоприводом.

Цена типичных ошибок

Покупка клапана с завышенным Kvs приводит к резким скачкам температуры, так как устройство начинает работать как грубый переключатель, а не плавный регулятор. Если перепутать смесительный и разделительный типы, циркуляционный насос будет качать воду “в закрытую стену”, что приведет к его быстрому сгоранию. Игнорирование температурных лимитов и установка дешевой арматуры часто заканчивается расплавлением деталей и заливом котельной.

Частые вопросы покупателей

Разбор самых популярных сомнений:

• Для теплого пола требуется смесительная термостатическая модель с настройкой 20–45°C.
• Устройство механически меняет внутреннее сечение проходов, пропорционально дозируя потоки воды.
• Трехходовой узел постоянно перенаправляет теплоноситель без полной остановки циркуляции в системе, в отличие от двухходового.

Готовы к правильному выбору

Не рискуйте своим дорогостоящим котлом и личным комфортом, подбирая сложную гидравлическую арматуру вслепую или по сомнительным советам с форумов. Оставьте заявку на профессиональный расчет: наши теплотехники вычислят точный Kvs специально под вашу систему отопления. Мы подберем оптимальную модель, которая обеспечит идеальный микроклимат и защитит оборудование без лишних переплат.
